POE交換機供電原理及工作過程詳解

瀏覽次數：發布時間：2019-12-19

       POE指的是在現有的以太網Cat.5布線基礎架構不作任何改動的情況下，在為一些基于IP的終端（如IP電話機、無線局域網接入點AP、網絡攝像機等）傳輸數據信號的同時，還能為此類設備提供直流電的技術.就是支持以太網供電的交換機。那么，POE交換機的供電原理及工作過程是什么呢？接下來我們就跟隨飛暢科技的小編一起來詳細了解下吧！

       POE交換機供電原理
       標準的五類網線有四對雙絞線，但是在10M BASE-T和100M BASE-T中只用到其中的兩對。IEEE80 2.3af允許兩種用法，應用空閑腳供電時，4、5腳連接為正極，7、8腳連接為負極。
       應用數據腳供電時，將DC電源加在傳輸變壓器的中點，不影響數據的傳輸。在這種方式下線對1、2和線對3、6可以為任意極性。
       標準不允許同時應用以上兩種情況。電源提供設備PSE只能提供一種用法,但是電源應用設備PD必須能夠同時適應兩種情況。該標準規定供電電源通常是48V、13W的。PD設備提供48V到低電壓的轉換是較容易的,但同時應有1500V的絕緣安全電壓。

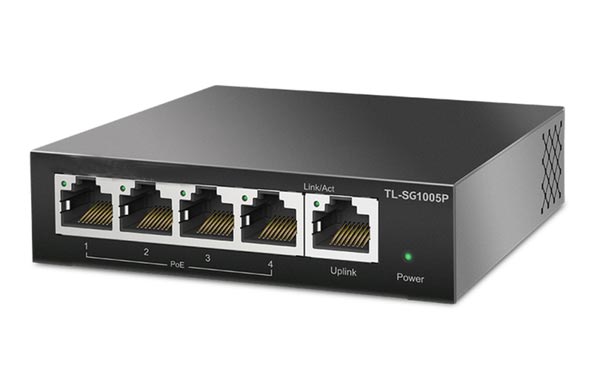

POE交換機供電原理及工作過程詳解
       POE交換機供電工作過程
       當在一個網絡中布置 POE供電端設備時,POE以太網供電工作過程如下所示。
       1. 檢測：一開始，POE設備在端口輸出很小的電壓，直到其檢測到線纜終端的連接為一個支持IEEE802.3af標準的受電端設備。
       2.PD端設備分類：當檢測到受電端設備PD之后，POE設備可能會為PD設備進行分類，并且評估此PD設備所需的功率損耗。
       3. 開始供電：在一個可配置時間(一般小于15μs)的啟動期內，PSE設備開始從低電壓向PD設備供電，直至提供48V的直流電源。
       4.供電：為PD設備提供穩定可靠48V的直流電，滿足PD設備不越過15.4W的功率消耗。
       5.斷電：若PD設備從網絡上斷開時，PSE就會快速地(一般在300～400ms之內)停止為PD設備供電,并重復檢測過程以檢測線纜的終端是否連接PD設備。

       好了，以上內容就是飛暢科技關于POE交換機供電原理及工作過程的相關詳細介紹，希望能對你有所幫助！飛暢科技，專業做光端機、光纖收發器、工業交換機、協議轉換器的廠家，自主研發品牌，歡迎前來了解、交流。咨詢熱線：0571-8700-7140。
