光端機與光電轉換器的區別介紹
瀏覽次數:發布時間:2020-05-11
光端機與光電轉換器從本質上講沒啥明百顯的界限或區別,都是把光信號和電信號之間做個轉換度。實際使用上:光電轉換器(知俗稱‘收發器’),一般用道來傳輸數據信號;而光端機一般指的都內是視頻光端容機,用來傳輸視頻信號,另外還有傳輸語音信號的光端機。接下來我們就跟隨
飛暢科技的小編一起來詳細了解下光端機與光電轉換器的區別吧!

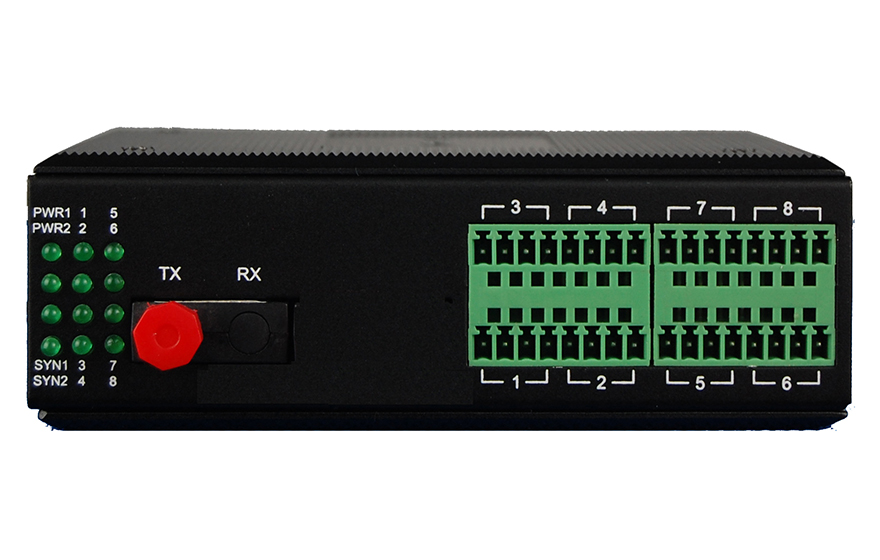

一、光端機簡介
光端機,就是光信號傳輸?shù)慕K端設備。由于目前技術的提高,光纖價格的降低使它在各個領域得到很好的應用(主要體現在安防監控),因此各個光端機的廠家就好比是雨后春筍般發展起來。但是這里的廠家大部分技術并不是完全成熟,開發新技術需要耗資和人力、物力等,這些生產廠家多是中小企業,各品牌也先后出現。但是質量上還是差不多的,國外的光端機好但是價格昂貴,因此,國內廠家把生產光端機轉型出路了,用來滿足國內需要。
光端機分類:
模擬光端機采用了PFM調制技術實時傳輸圖象信號。發射端將模擬視頻信號先進行PFM調制后,再進行電-光轉換,光信號傳到接收端后,進行光-電轉換,然后進行PFM解調,恢復出視頻信號。由于采用了PFM調制技術,其傳輸距離能達到50Km或者更遠。通過使用波分復用技術,還可以在一根光纖上實現圖象和數據信號的雙向傳輸,滿足監控工程的實際需求。
由于數字技術與傳統的模擬技術相比在很多方面都具有明顯的優勢,所以正如數字技術在許多領域取代了模擬技術一樣,光端機的數字化也是一種必然趨勢。數字
視頻光端機主要有兩種技術方式:一種是MPEG II圖象壓縮數字光端機,另一種是全數字非壓縮視頻光端機。
系統原理:
光傳輸系統由三部分組成:光源(光發送機),傳輸介質、檢測器(光接收機)。
按傳輸信號劃分,可分為數字傳輸系統和模擬傳輸系統。
在模擬傳輸系統中,是把輸入信號變?yōu)閭鬏斝盘?hào)的振幅(頻率或相位)的連續變化。光纖的模擬傳輸系統是把光強進行模擬調制,其光源的調制功率隨調制信號的幅度變化而變化。但由于光源的非線性較嚴重,因此其信噪比、傳輸距離和傳輸頻率都十分有限。
數字傳輸系統是把輸入的信號變換成“1”,“0”表示的脈沖信號,并以它作為傳輸信號。在接受端再把它還原成原來的信息。這樣光源的非線性對數字碼流影響很小,再加上數字通信可以采用一些編碼糾錯的方法,且易于實現多路復用,因此數字傳輸系統占有很大的優勢,并在很多地方得到了廣泛的應用。
二、光電轉換器簡介

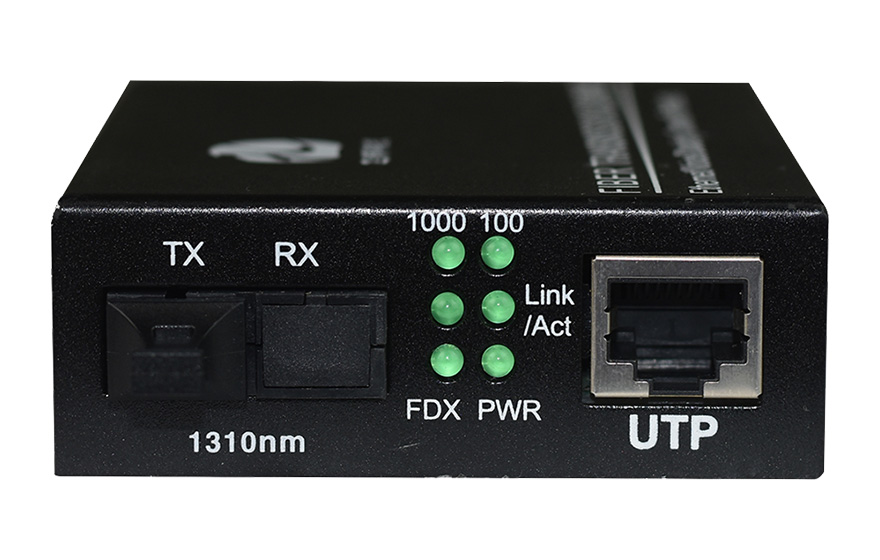

光電轉換器(又名
光纖收發器),有百兆光纖收發器和千兆光纖收發器之分,是一種快速以太網,其數據傳輸速率達1Gbps,仍采用CSMA/CD的訪問控制機制并與現有的以太網兼容,在布線系統的支持下,可以使原來的快速以太網平滑升級并能充分保護用戶原來的投資,千兆網技術已成為新建網絡和改造的首選技術,由此對綜合布線系統的性能要求也提高。相關品牌有TP-link,TC-net,三旺通信,漢信通信等廠家,其中有工業級的也有商用型的,一般商用型的參數指標較低,范圍較窄;工業級的性能更優,適用于工業環境。
性能特點:
1、光口配置靈活,支持SC/ST/LC,單模/多模
2、 低壓冗余直流雙電源供電或交流供電
3、 IP30及以上防護等級
4、 工作溫度可支持-40℃~75℃
三、光端機和光纖收發器的區別之處
關于光端機與光纖收發器的區別;首先我們可以從他們的功能來看。視頻光端機是一種把視頻;音頻;以太網;音頻;開關量;數據等信號轉換成光信號用于傳輸?shù)脑O(shè)備。光纖收發器是一種把以太網轉換成光纖收發器的設備。
收發器僅進行光電轉換,不改變編碼,不對數據作其他處理,收發器是針對以太網來說的,跑802.3協議,只用于點對點的連接。
光端機,除了光電轉換的工作以外,還要對數據信號進行復用和解復用。通常光端機出來的是多對E1線路。SDH,
PDH光端機主要用于電信運營商,用于提供多對點到點的數據電路;視頻光端機主要用于安防監控、遠程教育、視頻會議等對視頻傳輸要求適時性比較高的領域,同時可以傳輸控制、開關量、語音、以太網等信號來滿足多業務應用需求,所以我們有時候也將其稱為綜合光端機。
