光纖收發器的連接及指示燈問題說明

瀏覽次數：發布時間：2020-05-19

      光線收發器在使用的過程中會遇到一些常見的故障，在遇到這些故障時，我們該如何解決呢？下面就隨飛暢科技的小編詳細了解一下光纖收發器的了解及光纖收發器指示燈的含義和故障診斷方法。感興趣的朋友就一起來詳細了解下吧！

一、光纖收發器的連接
在使用光纖收發器連接不同的設備時，必須注意使用的端口不同。
1、光纖收發器到100BASE-TX設備（交換機，集線器）的連接：
確認雙絞線的長度最長不超過100米；
連接雙絞線的一端到光纖收發器的RJ-45口（Uplink口），另一端到100BASE-TX設（交換機，集線器）的 RJ- 45口（普通口）。

2、光纖收發器到100BASE-TX設備（網卡）的連接：
確認雙絞線的長度最長不超過100米；
連接雙絞線的一端到光纖收發器的RJ-45口（100BASE-TX口），另一端到網卡的RJ-45口。

3、光纖收發器到100BASE-FX的連接：
確認光纖長度沒有超出設備能提供的距離范圍；
光纖的一端連光纖收發器的SC/FC/ST接頭，另一端連接100BASE-FX設備的SC/ST接頭。

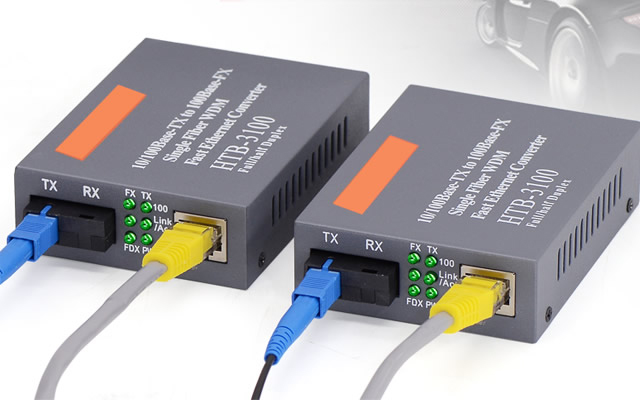

光纖收發器的連接及指示燈問題說明
二、光纖收發器的指示燈問題說明：
a、SUN TELCOM：
TXL：電口連接狀態；
RX：光口接收狀態 ；
SPD：電口工作速度；
FXL：光口連接狀態；
FDX：電口雙工狀態；
PWR：電源指示鄧
b、NETLINK：
PWR：燈亮表示DC5V電源工作正常；
FX 100：Lit for fiber 100Mbps operation
燈亮表示光纖傳輸速率為100Mbps；
FX Link/Act：Lit when fiber connection is good ;Blinks when fiber data is present;
燈長亮表示光纖鏈路連接正確；燈閃亮表示光纖中有數據在傳輸；
FDX：Lin when full-duplex mode is enabled.Blinks when collision is present;
燈亮表示光纖以全雙工方式傳輸數據；
TX 100：燈亮表示雙絞線傳輸速率為100Mbps ，燈不亮表示雙絞線傳輸速率為10Mbps；
TX Link/Act：燈長亮表示雙絞線鏈路連接確；燈閃亮表示雙絞線中有數據在傳輸。

三、光纖收發器指示燈故障診斷
a、如收發器的光口（FX）指示燈不亮，請確定光纖鏈路是否交叉鏈接？光纖跳線一頭是平行方式連接；另一頭是交叉方式連接。
b、如A收發器的光口（FX）指示燈亮、B收發器的光口（FX）指示燈不亮，則故障在A收發器端：一種可能是：A收發器（TX）光發送口已壞，因為B收發器的光口（RX）接收不到光信號；另一種可能是：A收發器（TX）光發送口的這條光纖鏈路有問題（光纜或光線跳線可能斷了）。
c、雙絞線（TP）指示燈不亮，請確定雙絞線連線是否有錯或連接有誤？請用通斷測試儀檢測；（不過有些收發器的雙絞線指示燈須等光纖鏈路接通后才亮）
d、有的收發器有兩個RJ45端口：（To HUB）表示連接交換機的連接線是直通線；（To Node）表示連接 交換機的連接線是交叉線；
e、有的發器側面有MPR開關：表示連接交換機的連接線是直通線方式；DTE開關：連接交換機的連接線是 交叉線方式。

光纖收發器的FX燈亮說明你的光纖鏈路是正常的，TX燈不亮說明是你的網線沒有接好呀！（俗稱電口、RJ45或是以太網口），兩端都是這樣。

       好了，以上內容就是飛暢科技關于光纖收發器的連接及指示燈問題說明的相關詳細介紹，希望能對大家了解光纖收發器有所幫助！飛暢科技，專業做光纖收發器的廠家，自主研發品牌，歡迎前來了解、交流。咨詢熱線：0571-8700-7140，400-0505-571。
