POE工業交換機的四種接法詳解

瀏覽次數：發布時間：2020-10-19

PoE工業交換機具有電信級性能特征，可耐受嚴苛的工作環境。PoE交換機產品系列豐富，端口配置靈活，可滿足各種工業領域的使用需求。那么，POE工業交換機該怎么接線呢？接下來就由飛暢科技的小編來為大家詳細介紹下POE交換機的四種接法，一起來看看吧！

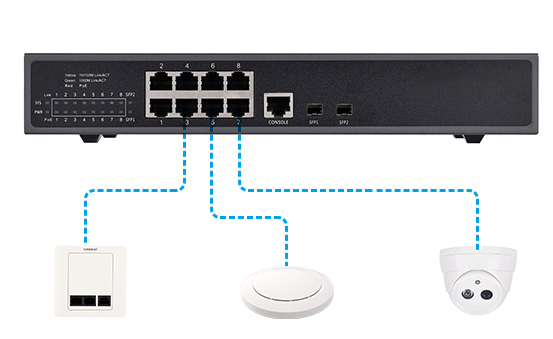

一、交換機和終端都支持PoE

這種方法PoE工業交換機直接通過網線接到支持PoE供電的無線AP和網絡攝像機上，這種方法最簡單，但也需要注意如下兩點：

1、確定PoE工業交換機以及無線AP或者網絡攝像機是否是標準的PoE設備

2、要仔細確認購買的網線的規格，網線質量很關鍵，質量不好的網線會導致AP或者IPC無法受電或者不斷重啟.

二、交換機支持PoE，終端不支持PoE

這種方案PoE交換機出來接PoE分離器，PoE分離器將電源分離成數據信號和電力，有兩根輸出線，一根是電力輸出線，一根是網絡數據信號輸出線即普通網線。電力輸出有5V/9/12V等，可以匹配各種DC輸入的非PoE受電終端，支持IEEE  802.3af/802.3at標準。數據信號輸出線即普通網線直接接到非PoE受電終端的網口即可。

POE工業交換機的四種接法

三、交換機不支持PoE，終端支持PoE

這種方案交換機出來接PoE供電器，PoE供電器將電力加到網線上之后傳輸給終端。這種方案利于擴展原有的布線網絡，對原有網絡沒有影響。

四，交換機不支持PoE，終端也不支持PoE

這種方案交換機出來接PoE供電器，再接PoE分離器，最后傳輸給終端。  方案三和方案四適合于傳統網絡的改造，即原來的交換機不支持PoE供電，但是又想利用PoE供電好處的場合。

那實際應用時，網線應該怎么接呢，很多朋友對POE供電技術有所了解，知道1 2 3 6或者4 5 7 8等供電線序問題，所以怕萬一接錯，導致設備燒毀等嚴重后果。

POE供電標準對POE交換機、POE供電模塊(POE供電器)等PSE設備的要求是只要支持1 2 3 6 和4 5 7 8供電線序的其中一種即可，當然最新的802.3at 4pair標準需要兩種都同時支持。而對POE受電設備的要求是必須同時支持兩種供電方式。

POE交換機到底應該怎么接好呢？

1.如果你的POE交換機、POE供電模塊是標準的PSE設備，那么網線隨便接下面接的無線AP或者IPC都不會燒毀。標準的POE供電過程，有一個檢測過程，這個檢測過程會確保對不是標準的受電設備不進行供電。如何區分標準的設備還是非標準的設備，可參看如何區分標準POE供電和非標準POE供電。

2.如果你的PSE設備是強供型，那么在接線之前必須非常小心查看說明書，看供電PIN腳是1 2 3 6還是4 5 7 8，如果身邊沒有說明書，也可以用萬用表檢測，如果有穩定的12V/24/48V輸出的就是供電腳。搞清楚了供電PIN腳，還不能直接接終端設備。另外一端的無線AP或者IPC要搞清楚輸入電壓是多少，網口電路是否經過了改裝，如果沒有經過改裝，接上去之后就很可能會將網口電路燒毀。如果電路沒改裝就需要用到POE分離器。

明白了以上兩點，工程應用中在接線之前就胸有成足了?，F(xiàn)在市面上的非標設備很多，在接線前一定要非常小心。

好了，以上內容就是飛暢科技關于POE工業交換機四種接法的相關詳細介紹，希望能對大家有所幫助！飛暢科技，專業做光端機、光纖收發器、工業交換機、協議轉換器的廠家，自主研發品牌，歡迎前來了解、交流。咨詢熱線：0571-8700-7140，400-0505-571。
