rs485轉rs232串口轉換器常見的故障剖析

瀏覽次數：發布時間：2021-06-23

       在實際應用中，rs485串口、rs232串口可能會用于同一個傳輸線路上，但這兩個接口的電氣特性不一致，數據不能從這兩個串口中相互傳輸或是rs232串口功能不足需要額外用到rs485串口，這兩種情況都可以使用rs485轉換器。

rs485轉rs232串口轉換器的6個常見故障深度分析

       rs485轉rs232串口轉換器用于控制端設備和被控制端設備，主要原理是將rs485的TXD信號、RXD信號轉換成rs232的平衡半雙工信號，且不用接任何外來電源，只需通過232端口的3引腳竊電，7引腳請求發送電源，最后4引腳提供供電，完成信號轉換后，它們就可以與外部設備形成點到點或點到多的通信網絡。

rs485轉rs232串口轉換器的6個常見故障深度分析

        rs485轉rs232串口轉換器常用于工業化系統、交通系統、出勤系統、自助POS機系統等。

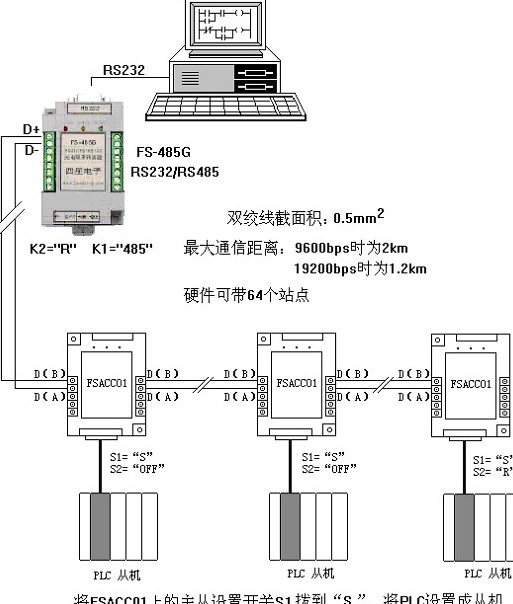

        例如一臺rs485的主設備想要同時連接多臺rs485的從設備就可以使用rs485串口轉換器（注：這種情況下為防信號干擾，需在傳輸線路的終端配一個終端電阻）。

        rs485轉rs232串口轉換器常見的故障剖析：

        一、rs485串口、rs232串口之間仍不能傳輸數據
       a.傳輸距離過長。
       rs485轉換器理論上的通信距離為1200米，在實際使用時，根據現場的環境變化、傳輸線路的好壞以及轉換器本身的質量問題，它的實際距離也會發生相應的變化。

       如果線路的傳輸距離不夠長時可以使用一個rs485的中繼器。

       b.接口連接錯誤。
       rs485串口與rs232串口、轉換器的傳輸線連接錯誤或傳輸線接反也會導致串口之間不能進行正常地通信，這時可以重新連接傳輸線直至串口之間能夠傳輸數據。

       c.通信線纜選擇錯誤。
       rs485轉換器的線路傳輸時采用的是差模傳輸，這就決定了傳輸線要用雙絞線，線纜不是雙絞線時可能會造成數據傳輸失敗。

       二、傳輸?shù)臄?shù)據出現缺失或亂碼現象
       a.設備端口傳輸速率不一致。
       當兩個設備的傳輸速率不一致時，例一個設備端口的速率為百兆全雙工模式，而另一個端口的速率為自適應模式，這兩個設備之間的數據傳輸速度就會非常的緩慢，從而造成數據缺失或亂碼的現象。

       b.信號干擾。
       設備數據傳輸過程中會在每個信號的中點采樣，但在采樣時通常會受到反射信號的干擾造成數據難以采集，對于這種情況可以在線路的兩端各加配一個終端電阻。

       c.使用了星型結構的連接方式。
       rs485轉換器有能連接兩個rs485串口的端口，這樣連接起來后仿佛是手拉手的樣子，這種連接方式被稱為手牽手結構。
       這種結構延長了傳輸距離，增加了通信節點，能更方便地傳輸數據。
       而采用星型結構的連接方式時，中間傳輸過程中會出現分叉，影響了數據傳輸?shù)男?，特別是在那些范圍較廣的環境中。

       以上就是rs485轉rs232串口轉換器應用以及應用故障的相關介紹，希望大家在實際操作時可以避開上面的雷區并能最大化的使用rs485串口轉換器。飛暢科技，專業做電話光端機、光纖收發器、工業交換機、協議轉換器的廠家，自主研發品牌，歡迎前來了解、交流。咨詢熱線：0571-8700-7140。
