飛暢科技——光端機接口種類介紹

瀏覽次數:發布時間:2021-08-11

關于光端機的種類還是比較多,電話光端機視頻光端機、數字光端機、SDH光端機、PDH光端機、HD-SDI光端機、HDMI光端機、VGA光端機等。光端機的種類繁多,那么光端機的接口也久多了。接下來就由飛暢科技的小編來為大家詳細介紹下光端機接口的種類吧!

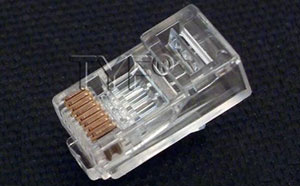

1、RJ-45接口

光端機中的RJ-45接口是以太網最為常用的接口來的,RJ-45是一個常用名稱,指的是由IEC(60)603-7標準化,使用由國際性的接插件標準定義的8個位置(8針)的模塊化插孔或者插頭。
RJ-45接口_光端機接口種類

RJ-45接口_光端機接口種類

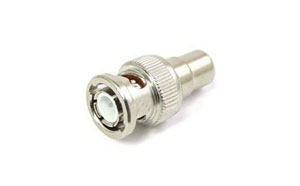

2、BNC接口

BNC接口是指光端機中的同軸電纜接口,BNC接口用于75歐同軸電纜連接用,提供收(RX)、發 (TX)兩個通道,它用于非平衡信號的連接。
BNC接口_光端機接口種類

BNC接口_光端機接口種類

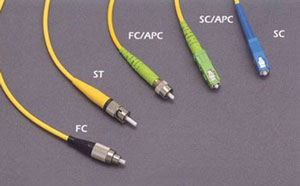

3、光纖接口

光端機中的光纖接口是用來連接光纖線纜的物理接口。一般來說有等幾種類型,它們由日本NTT 公司開發。FC是FerruleConnector的縮寫,其外部加強方式是采用金屬套,緊固方式為螺絲扣。ST 接口通常用于10Base-F,SC接口通常用于100Base-FX。
光纖接口_光端機接口種類

光纖接口_光端機接口種類

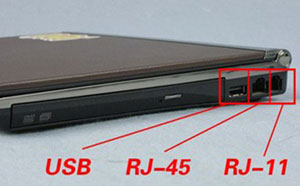

4、RJ-11接口

光端機中的RJ-11接口就是我們平時所說的電話線接口。RJ-11是用于西部電子公司 (WesternElectric)開發的接插件的通用名稱。其外形定義為6針的連接器件。原名為WExW,這里 的x表示“活性”,觸點或者打線針。例如,WE6W有全部6個觸點,編號1到6,WE4W界面只使用4針, 最外面的兩個觸點(1和6)不用,WE2W只使用中間兩針(即電話線接口用)。
RJ-11接口_光端機接口種類

RJ-11接口_光端機接口種類

5、RS-232接口

RS-232-C接口(又稱EIARS-232-C)是目前光端機中的最常用的一種串行通訊接口,RS-232接口 廣泛用于各種類型的光端機它是在1970年由美國電子工業協會(EIA)聯合貝爾系統、調制解調器廠 家及計算機終端生產廠家共同制定的用于串行通訊的標準。

它的全名是“數據終端設備(DTE)和數據通訊設備(DCE)之間串行二進制數據交換接口 技術標準”。該標準規定采用一個25個腳的DB25連接器,對連接器的每個引腳的信號內容加以規定 ,還對各種信號的電平加以規定。(目前多用DB9)
RS-232接口_光端機接口種類

RS-232接口_光端機接口種類

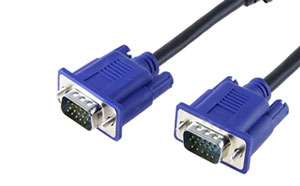

6、VGA接口

VGA(VideoGraphicsArray)還有一個名稱叫D-Sub。VGA接口共有15針,分成3排,每排5個孔, 是顯卡上應用最為廣泛的接口類型,絕大多數顯卡都帶有此種接口。它傳輸紅、綠、藍模擬信號以 及同步信號(水平和垂直信號)。

使用VGA連接設備,線纜長度最好不要超過10米,而且要注意接頭
VGA接口_光端機接口種類

VGA接口_光端機接口種類

7、DVI接口

DVI(DigitalVisualInterface)接口與VGA都是電腦中最常用的接口,與VGA不同的是,DVI可以傳輸數字信號,不用再進過數模轉換,所以畫面質量非常高。目前,很多高清電視上也提供了DVI接口。需要注意的是,DVI接口有多種規范,常見的是DVI-D(Digital)和DVI-I(Intergrated)。DVI-D只能傳輸數字信號,大家可以用它來連接顯卡和平板電視。DVI-I則在DVI-D可以和VGA相互轉換。
DVI接口_光端機接口種類

DVI接口_光端機接口種類

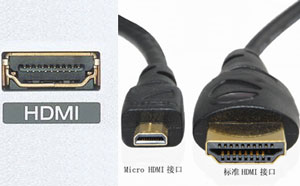

8、HDMI接口

HDMI(HighDefinitionMultimediaInterface)接口是最近才出現的接口,它同DVI一樣是傳輸全數字信號的。不同的是HDMI接口不僅能傳輸高清數字視頻信號,還可以同時傳輸高質量的音頻信號。同時功能跟射頻接口相同,不過由于采用了全數字化的信號傳輸,不會像射頻接口那樣出現畫質不佳的情況。是否安裝牢固,否則可能引起圖像中出現虛影。
HDMI接口_光端機接口種類

HDMI接口_光端機接口種類

好了,以上內容就是飛暢科技關于光端機接口種類的相關詳細介紹,希望能對大家有所幫助!杭州飛暢科技有限公司是一家致力于光纖傳輸設備、數據通信設備及網絡接入設備為主的集研發、生產、銷售和服務為一體的高新技術企業,主營:光端機,電話光端機,視頻光端機,音頻光端機工業交換機,PoE交換機光纖收發器,光纖交換機,協議轉換器(網橋),PCM復用設備,PDH光端機,E1倒換設備,串口光端機等。歡迎前來了解、交流,咨詢熱線:0571-8700-7140,400-0505-571。
