瀏覽次數:發布時間:2022-11-04
網絡拓?fù)?Network Topology)結構是指用傳輸介質互連各種設備的物理布局或邏輯布局。

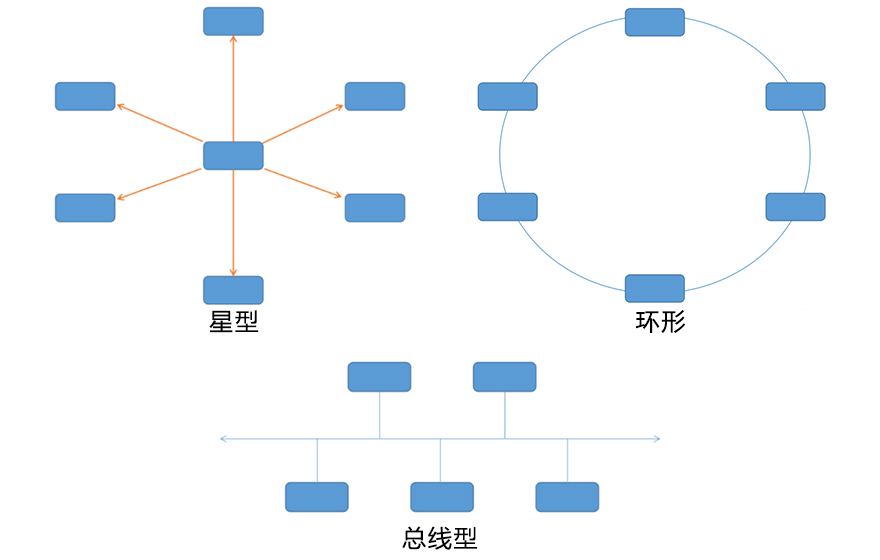

常見的網絡拓?fù)浣Y(jié)構有以下3種:1.總線型網絡拓?fù)浣Y(jié)構;2.星型網絡拓?fù)浣Y(jié)構;3.環形網絡拓?fù)浣Y(jié)構;

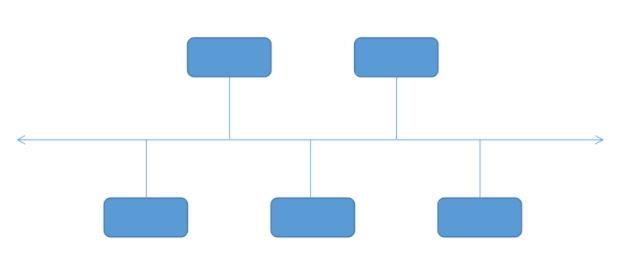

總線拓?fù)浣Y(jié)構是將網絡中的各個節點設備用“一根總線”連接起來,實現計算機網絡的功能。任何連接在總線上的設備都能在總線上發信號,并且所有設備都能接收信號。總線型拓?fù)浣Y(jié)構圖如下:
優點:
1、結構簡單。
2、節點的增、刪和位置的變動較容易。
3、系統的擴充性能好。
4、多個節點共用一條傳輸信道,信道利用率高。
缺點:
1、總線的傳輸距離有限,通信范圍受到限制。
2、負載重時,線路的利用率較低。
3、網絡延遲時間不確定,故障隔離和檢測困難。

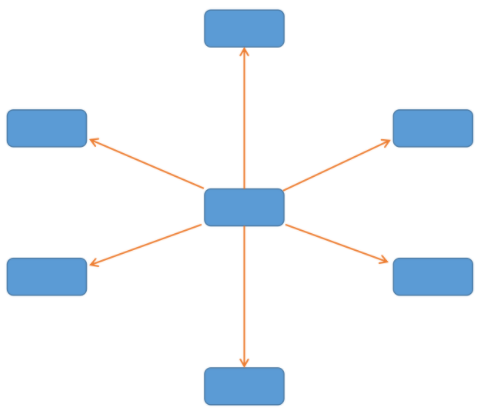

星型拓?fù)浣Y(jié)構中,中央?yún)R聚節點單元以放射狀連接到網中的各個結點。網絡中的各節點通過點到點的方式連接到一個匯聚節點(多光匯聚型交換機)上,由該匯聚節點向每個目的節點傳送信息。星型拓?fù)浣Y(jié)構圖如下:
優點:
1、結構簡單,連接方便,管理和維護都相對容易,重新配置靈活。
2、各節點與中央交換單元直接連通,各節點之間通信必須經過中央單元轉換,故障隔離和檢測容易。
3、網絡延遲時間短,傳輸誤差低。
缺點:
1、安裝和維護的費用較高。
2、共享資源的能力較差。
3、一條通信線路只被該線路上的中央節點和邊緣節點使用,通信線路利用率不高。
4、對中央節點要求相當高,一旦中央節點出現故障,則整個網絡將癱瘓。

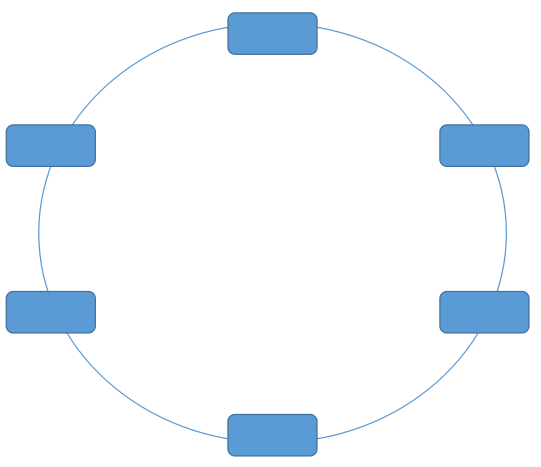

環型拓?fù)浣Y(jié)構:將信息傳輸線路構成個封閉的環型, 各結點通過中繼節點連入網內,各中繼節點間首尾相接,信息單向沿環路連點傳送。各節點通過通信線路組成閉合的回路,環中數據只能單向傳輸。環型拓?fù)浣Y(jié)構圖如下:
優點:
1、環型網中信息的流動方向是固定的,兩個節點僅有一條通路,路徑控制簡單;
2、有旁路設備,節點一旦發生故障,系統自動旁路,可靠性高;結構簡單,節點的增、刪和位置的變動較容易。
缺點:
1、環型拓?fù)浣Y(jié)構的媒體訪問控制協議都采用令牌傳遞的方式,在負載很輕時,信道利用率相對來說就比較低。
2、信息要串行穿過多個節點,在網中節點過多時傳輸效率低,系統響應速度慢;
3、故障檢測困難。因為不是集中控制,故障檢測需在網上各個節點進行。
4、由于環路封閉,擴充較難。

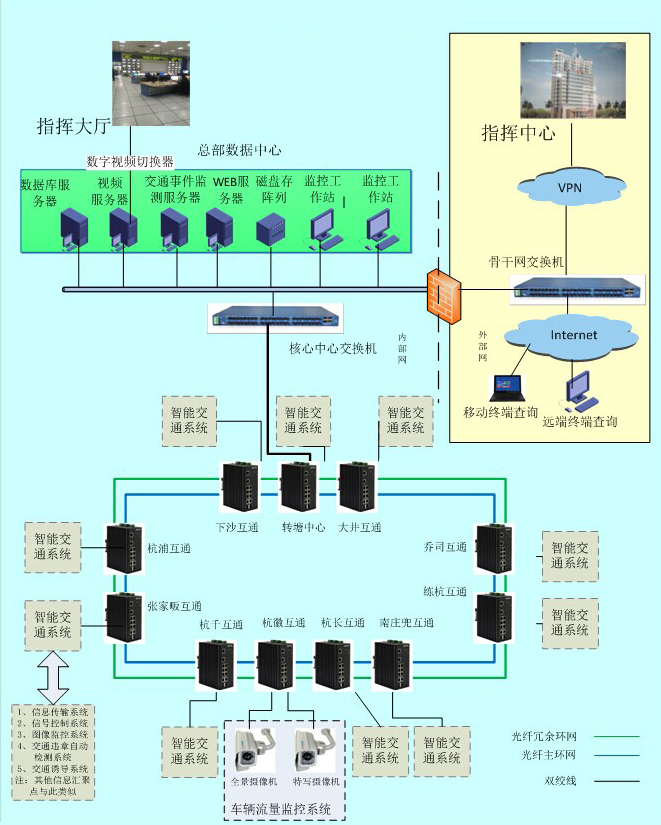

混合型網絡拓?fù)浣Y(jié)構就是指同時使用上面的3種網絡拓?fù)浣Y(jié)構種兩種或兩種以上的網絡拓?fù)浣Y(jié)構。
這種網絡拓?fù)浣Y(jié)構是由星型結構和總線型結構的網絡結合在一起的網絡結構,這樣的拓?fù)浣Y(jié)構更能滿足相對于前三種結構更大的網絡拓展,不但在解決星型網絡在傳輸距離上局限的同時,又解決了總線型網絡在連接用戶數量的限制。這種網絡拓?fù)浣Y(jié)構同時兼顧了星型網與總線型網絡的優點,在缺點方面得到了一定的彌補。

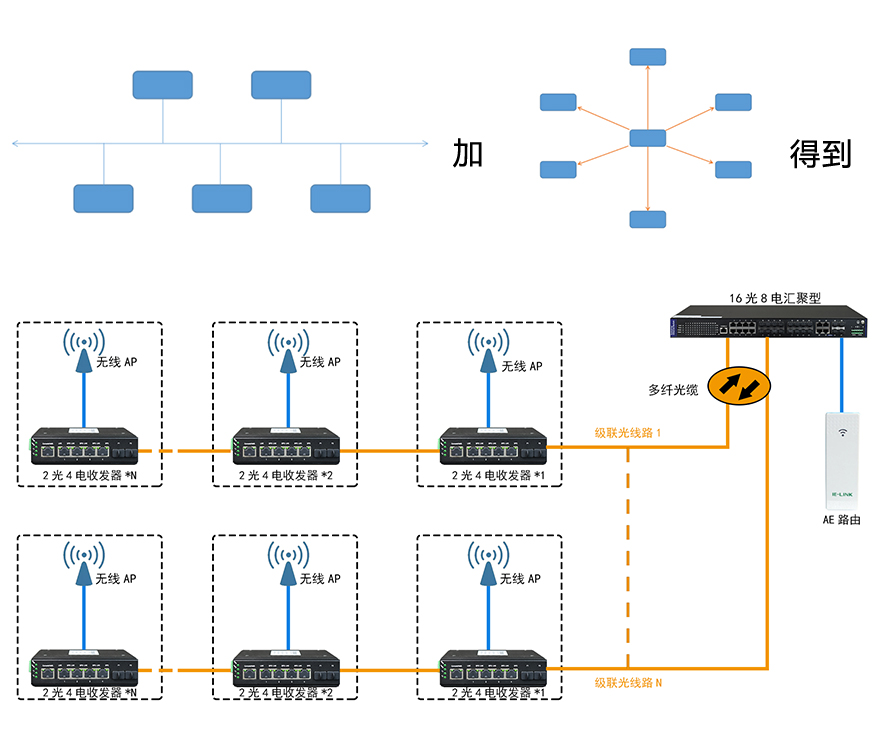

例如上圖:是多條總線結構(手拉手級聯)連接到一臺匯聚交換機,組合成更大的復合型網絡。
