交換機GVRP協議介紹

瀏覽次數：發布時間：2022-11-25

概述

同 GMRP，GVRP（GARP VLAN Registration Protocol，GARP VLAN 注冊協議）是基于 GARP（Generic Attribute Registration Protocol，通用屬性注冊協議）的一個 VLAN 注冊協議，用于注冊和注銷 VLAN 屬性。

技術介紹

GVRP 用來維護交換機中的 VLAN 動態注冊信息并傳播該信息到其它的交換機中。所有支持 GVRP 特性的交換機能夠接收來自其它交換機 VLAN 注冊信息,并動態更新本地的 VLAN 信息。包括當前存在的 VLAN，VLAN 有哪些成員等信息。

GVRP 消息類型

1.Join 消息

當一個 GVRP 應用實體希望其它設備注冊自己的屬性信息時，它將對外發送 Join 消息； 當收到其它實體的 Join 消息或本設備靜態配置了某些屬性，需要其它 GVRP 應用實體進行注冊時，它也會向外發送 Join 消息。

2.Leave 消息

當一個 GVRP 應用實體希望其它設備注銷自己的屬性信息時，它將對外發送 Leave 消息； 當收到其它實體的 Leave 消息注銷某些屬性或靜態注銷了某些屬性后，它也會向外發送Leave 消息。

3.LeaveAll 消息

每個應用實體啟動后，將同時啟動 LeaveAll 定時器，當該定時器超時后應用實體將對外發送 LeaveAll 消息。
LeaveAll 消息用來注銷所有的屬性，以使其它應用實體重新注冊本實體上所有的屬性信息，以此來周期性地清除網絡中的垃圾屬性（例如某個屬性已經被刪除，但由于設備突然斷電，并沒有發送 Leave 消息來通知其他實體注銷此屬性）。

GVRP 定時器

1.Join 定時器

Join 定時器是用來控制 Join 消息的發送的。
為了保證 Join 消息能夠可靠的傳輸?shù)狡渌鼞?yīng)用實體，發送第一個 Join 消息后將等待一個 Join 定時器的時間間隔，如果在一個 Join 定時器時間內收到 JoinIn 消息，則不發送第二個 Join 消息；如果沒收到，則再發送一個 Join 消息。

2.Hold 定時器

Hold 定時器是用來控制 Join 消息和 Leave 消息的發送的。
當在應用實體上配置屬性或應用實體接收到消息時不會立刻將該消息傳播到其它設備，而是在等待一個 Hold 定時器后再發送消息，設備將此 Hold 定時器時間段內接收到的消息盡可能封裝成最少數量的報文，這樣可以減少報文的發送量。如果沒有 Hold 定時器的話，每來一個消息就發送一個，造成網絡上報文量太大，既不利于網絡的穩定，也不利于充分利用每個報文的數據容量。Hold 定時器的值要小于等于 Join 定時器值的一半。

3.Leave 定時器

Leave 定時器是用來控制屬性注銷的。
每個應用實體接收到 Leave 或 LeaveAll 消息后會啟動 Leave 定時器，如果在 Leave 定時器超時之前沒有接收到該屬性的 Join 消息，屬性才會被注銷。這是因?yàn)榫W(wǎng)絡中如果有一個實體因?yàn)椴淮嬖谀硞€(gè)屬性而發送了 Leave 消息，并不代表所有的實體都不存在該屬性了， 因此不能立刻注銷屬性，而是要等待其他實體的消息。例如，某個屬性在網絡中有兩個源， 分別在應用實體 A 和 B 上，其他應用實體通過協議注冊了該屬性。當把此屬性從應用實體A 上刪除的時候，實體 A 發送 Leave 消息，由于實體 B 上還存在該屬性源，在接收到 Leave 消息之后，會發送 Join 消息，以表示它還有該屬性。其他應用實體如果收到了應用實體 B 發送的 Join 消息，則該屬性仍然被保留，不會被注銷。只有當其它應用實體等待兩個 Join 定時器以上仍沒有收到該屬性的 Join 消息時，才能認為網絡中確實沒有該屬性了，所以這就要求 Leave 定時器的值大于 2 倍 Join 定時器的值。

4.LeaveAll 定時器

每個 GVRP 應用實體啟動后，將同時啟動 LeaveAll 定時器，當該定時器超時后 GVRP 應用實體將對外發送 LeaveAll 消息，隨后再啟動 LeaveAll 定時器，開始新的一輪循環。
接收到 LeaveAll 消息的實體將重新啟動所有的定時器，包括 LeaveAll 定時器。在自己的 LeaveAll 定時器重新超時之后才會再次發送 LeaveAll 消息，這樣就避免了短時間內發送多個 LeaveAll 消息。
一次 LeaveAll 事件相當于全網所有屬性的一次 Leave。由于 LeaveAll 影響范圍很廣，所以建議 LeaveAll 定時器的值不能太小，至少應該大于 Leave 定時器的值。
每個設備只在全局維護一個 LeaveAll 定時器。

GVRP 配置

1、GVRP 全局設置

配置步驟

1．在導航欄中選擇[GVRP/GVRP 配置]，進入 GVRP 配置界面。

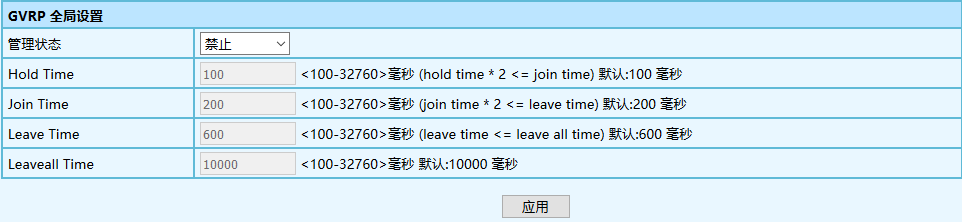

2．在[GVRP 全局設置]界面中可以查看 GVRP 的全局配置，如下圖所示。

3．如需修改 GVRP 的全局配置，在 GVRP 全局配置框中修改相應配置，然后單擊<應用>。

配置項說明

[GVRP 全局設置]的相關界面的配置項說明。
配置項 說明
管理狀態 GVRP全局使能開關。
使能：使能GMRP功能；
禁止：關閉GMRP功能。注意：默認關閉。
Hold Time Hold 定時器周期，范圍為100-32760(ms)，默認值為100ms；
注意 hold time*2 <= join time。
Join Time Join 定時器周期，范圍為100-32760(ms)，默認值為200ms；
注意 join time*2<=leave time。
Leave Time Leave 定時器周期，范圍為100-32760(ms)，默認值為600ms；
注意 leave time<=leaveall time


2、GVRP 端口配置

配置步驟

1．在導航欄中選擇[GVRP/GVRP 配置]，進入 GVRP 配置界面。

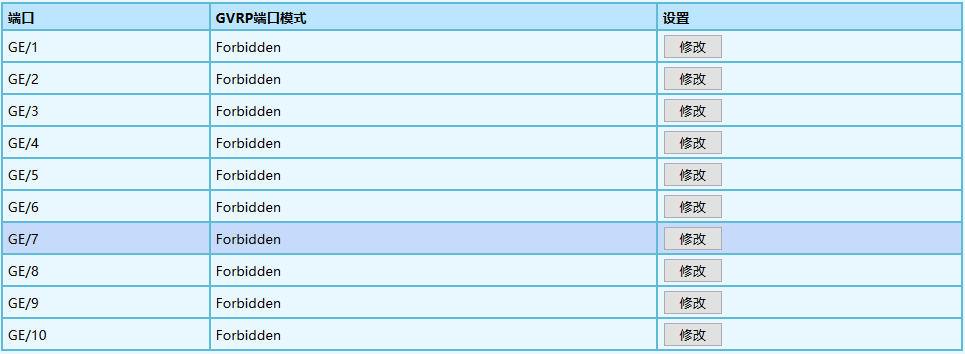

2．在[GVRP 端口設置]界面中可以查看 GVRP 的端口配置，如下圖所示。

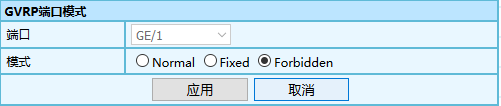

4．如需修改 GVRP 的端口配置，單擊指定端口后面的修改按鈕，進入 GVRP 端口配置修改界面，如下圖所示，,配置好后，然后單擊<應用>。

配置項說明

GVRP[端口配置]的相關界面的配置項說明。
配置項 說明
端口 端口名稱信息。
VLAN 模式 端口的 GVRP 模式，默認為 Forbidden。
