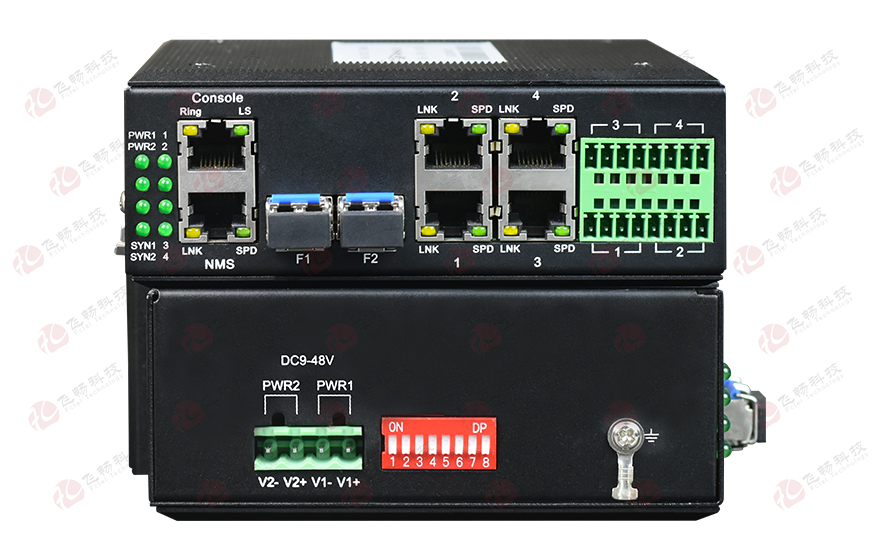

工業軌式3千兆電口+4路串口 2千兆光環網交換機

型號：次留言

描述：3路千兆以太+4路串口可內帶鋰電池，支持多種光纖網絡結構：點對點、星型、鏈型、環網冗余，帶鋰電池保護與充電功能，設備斷電時 鋰電可以提供5小時以上的供電。

產品描述
       本系列產品采用工業冗余環網設計，每臺設備有兩個用于組成環網的光纖端口，通過手拉手的級聯方式組成環形的網絡拓?fù)浣Y(jié)構，工業冗余環網（FC-Ring）設計是為了實現在惡劣環境下，數據傳輸?shù)姆€(wěn)定性、可靠性和實時性。其工作原理是物理連接上成環型結構，工作時網絡信號成鏈狀結構，一旦傳輸光纜某處節點斷路，設備以極短的時間自動切換到備用線路上傳輸。冗余環網結構不僅減少了數據信號傳輸風險，更簡化了工程安裝，降低了工程成本。
       此產品提供：2個千兆SFP以太光口；3個千兆以太電接口；4路RS232/422/485串口。4路串口為獨立設計，每路串口為主從設計，一個是主控制節點，其它都是從節點。
功能特點
◆ 國內首創內置鋰電池，帶鋰電池保護與充電功能，設備斷電時 鋰電可以提供5小時以上的供電，保證環網光纖線路工作正常（本功能可選配）；
◆ 工業導軌式設計，專為嚴酷苛刻的工業環境而設計；
◆ 提供兩光纖條線路，在線路故障時可自動切換，保證通信正常；
◆ 具備光端機死機自動斷電整機重啟功能；
◆ 支持多種光纖網絡結構：點對點、星型、鏈型、環網冗余，并可組合為更復雜的網絡拓?fù)浣Y(jié)構支持多種光纖網絡結構；
◆ 設備提供4路千兆以太網電口，2路千兆光以太接口，環網總的傳輸帶寬為線速1000M；
◆ 交換機內建1Mbit MP-SSRAM高速內存，無阻塞設計，最大背板帶寬32GBit/S;
◆ 基于FPGA+ARM設計，快速縮短自愈環回建立時間，支持“FC-Ring”冗余環網（自愈時間<20ms）；
◆ 支持VLAN超長數據包的傳輸，可以與支持IEEE802.1Q協議的交換機產品匹配使用，支持最大為10K字節的以太包；
◆ 具有廣播風暴保護、平衡流量、隔離沖突和檢測差錯等功能；
◆ 10/100/1000Mbps 自適應，電口 MDI/MDI-X 自適應無需手動調整；
◆ 以太接口與串行數據帶防雷保護，防雷達到GB/T17626.5(IEC61000-4-5)短路電流波8/20μs，開路峰值輸出電壓6KV標準；
◆ 提供4路RS232/485/422接口可選三種數據接口可選RS232支持3線RS232 (TXDRXDGND)；
◆ RS232/485/422通道可以傳輸異步從0-115200波特率的串口數據；
◆ 設備帶Console(CLI)網管與WEB管理平臺可以在線軟件升級，在主機端可以管理每臺從機的設備的工作狀態；
◆ 支持寬范圍交直流輸入(9V-48V)支持內部隔離，冗余雙電源輸入電源支持過載保護、防反接保護；
◆ 符合工業四級電磁兼容性要求；
◆ 超強防雷功能：防雷擊，可抗感應高壓，防浪涌等無風扇高效散熱，降低修復時間；
◆ 陽極氧化鋁合金外殼，IP40防護等級，能夠經受住惡劣環境的考驗，提供導軌式或壁掛式安裝；
◆ 寬溫型：工作溫度-40℃~ +85℃。

技術參數
◆ 光纖部分
   光纖：單纖雙纖
   光纖接口：FC/SC/ST/LC(SFP)
   波長：850nm/1310nm 多模；1310nm/1550nm 單模
   無中繼傳輸距離：20~120Km
   典型發射功率:
   單模1310/1550nm：≥-9dBm
   多模850nm：-18dBm
   多模1310nm: -25dBm
   接受靈敏度范圍：-28dBm~- 40dBm
◆ 10/100M以太網接口
   協    議：符合IEEE 802.3，IEEE 802.1Q(VLAN)
   速    率：10/100M自適應，全/半雙工完全自適應
   MAC地址表：可以學習4096個MAC地址
   物理接口：RJ45座 支持Auto-MDIX（交叉/直通線自適應）
◆ 10/100/1000M以太網接口
   協    議：        符合IEEE 802.3z，IEEE 802.3ab
   速    率：        10/100/1000M自適應，全/半雙工完全自適應
   MAC地址表：可以學習4096個MAC地址
   物理接口：     RJ45座 支持Auto-MDIX（交叉/直通線自適應）
◆ 串行接口
   波特率           0-115.2K
   接口特性        EIA-RS232/EIA-RS422/EIA-RS485
   物理接口：     接線端子
◆ 電源
   冗余雙電源輸入:   DC9-48V 功耗<5W
   過載保護：           支持
   反接保護：           支持
   冗余保護：           支持
   接入端子：           4芯5.08mm間距插入式端子
◆ 機械與產品尺寸
   外殼：                 IP40防護等級，鋁合金材質
   尺寸：                 133mm(長) x 120mm(寬) x 50.0mm(高)
   安裝方式：          導軌安裝、壁掛式安裝
   重量：                 0.85kg/臺
◆ 環境指標
   工作溫度：-40℃—+85℃(工業級)
   儲存溫度：-40℃—+85℃
   工作濕度：0%—95%（無凝結）
   MTBF：    ＞100000小時
應用方案

方案應用圖例一
產品支持多種光纖網絡拓?fù)浣Y(jié)構：點對點通訊、鏈型網絡、星型網絡及冗余環網自愈保護等拓?fù)浣Y(jié)構，
并可在此基礎上組網為更復雜的網絡拓?fù)浣Y(jié)構

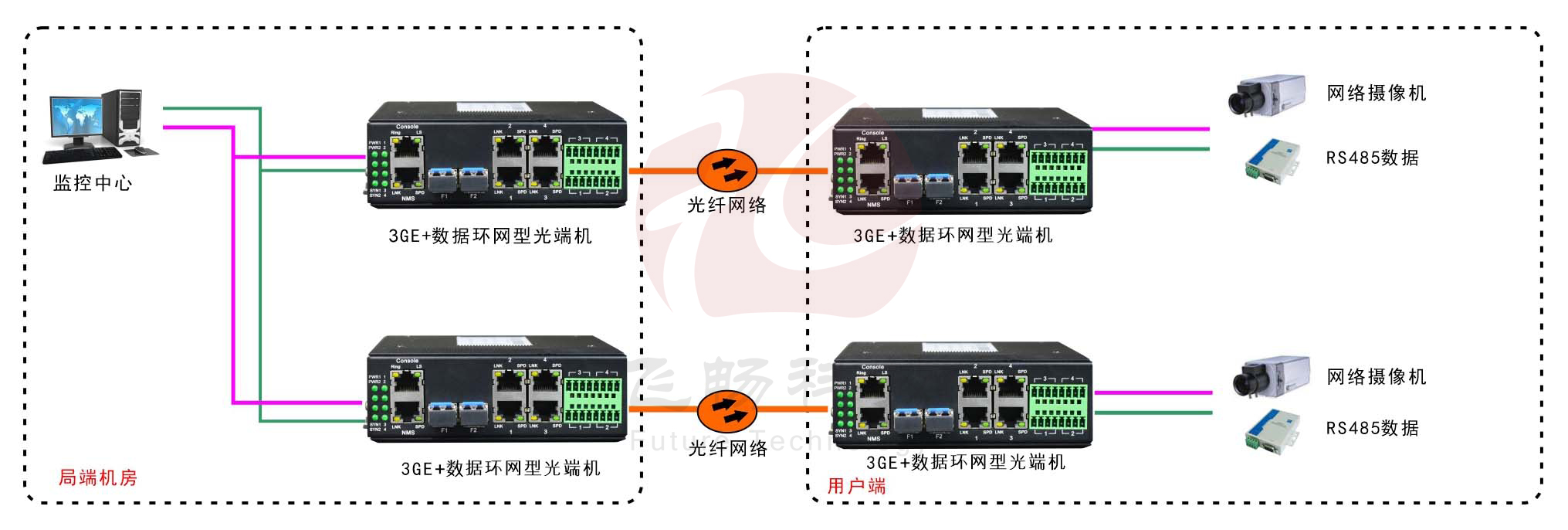

點對點（Point to Point） 應用場合：

工業軌式3千兆電口+4路串口 2千兆光環網交換機

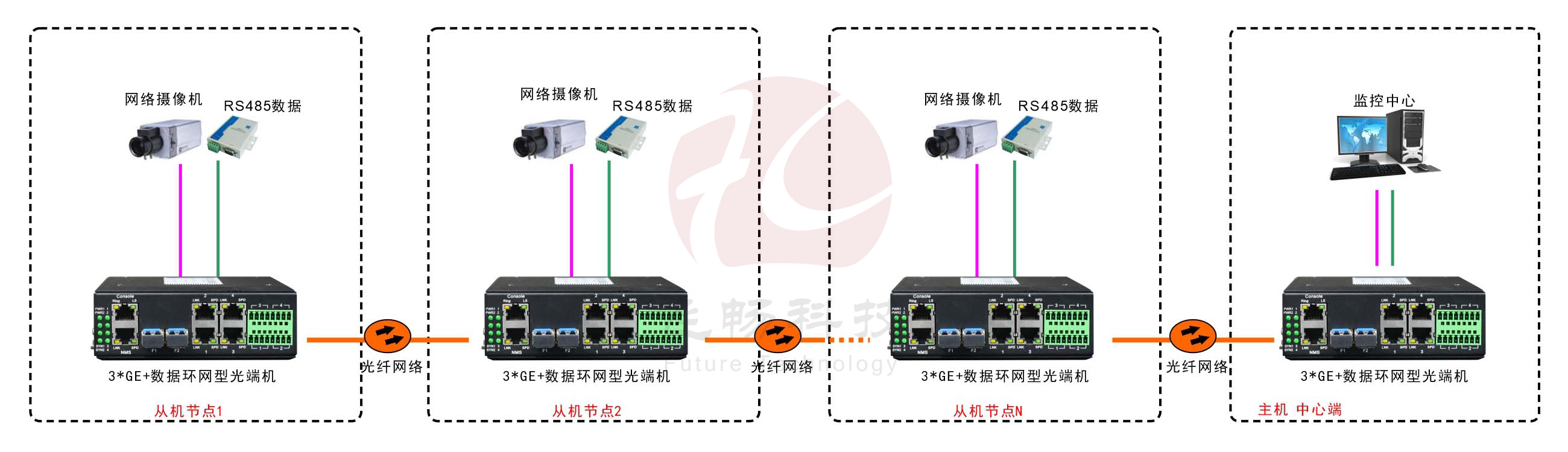

鏈型（Line） 應用場合：

應用方案圖例二

工業軌式3千兆電口+4路串口 2千兆光環網交換機

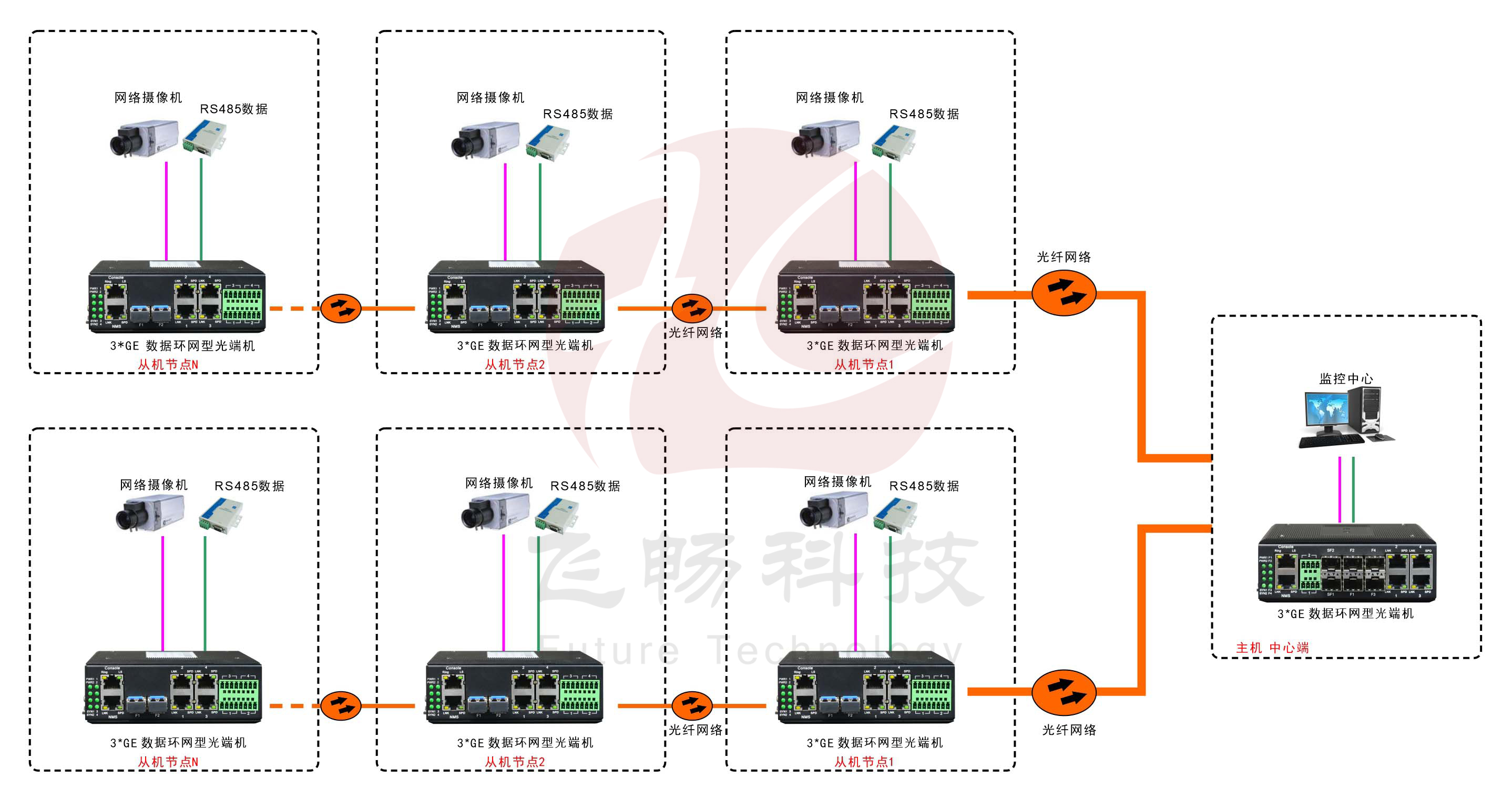

星型（Star）應用場合：

應用方案圖例三

工業軌式3千兆電口+4路串口 2千兆光環網交換機

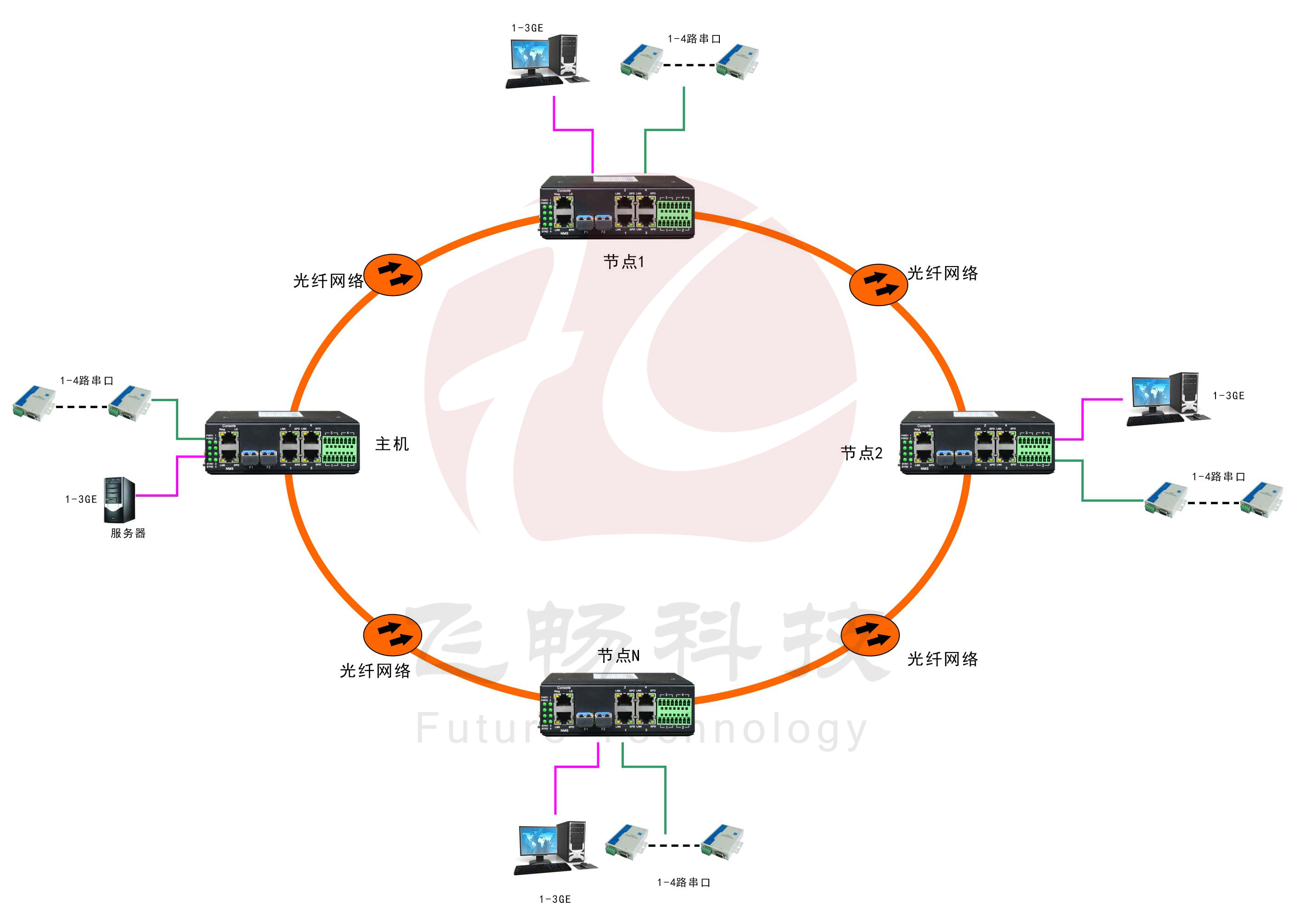

環形（Circle）：應用場合：多個節點間需要提供冗余光纖鏈路保障總線可靠通訊時

應用方案圖例四



工業軌式3千兆電口+4路串口 2千兆光環網交換機
本系列產品應用靈活，同時，該系列產品可采用雙光口實現雙纖環網冗余功能，當某處光纖故障時，系統會在20ms內重建網絡鏈路，保障系統的正常通信，實現對總線信號傳輸?shù)淖杂Ｗo(hù)功能，網絡故障排除后系統會自動恢復。
