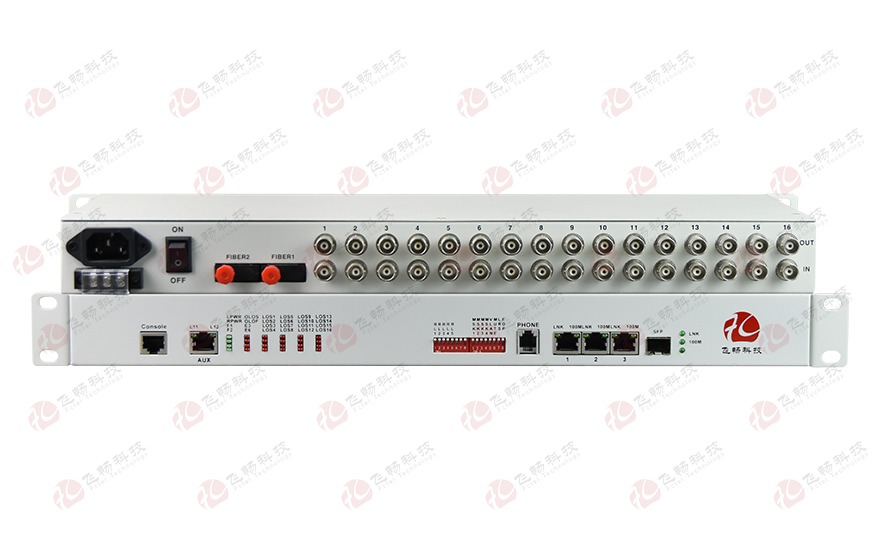

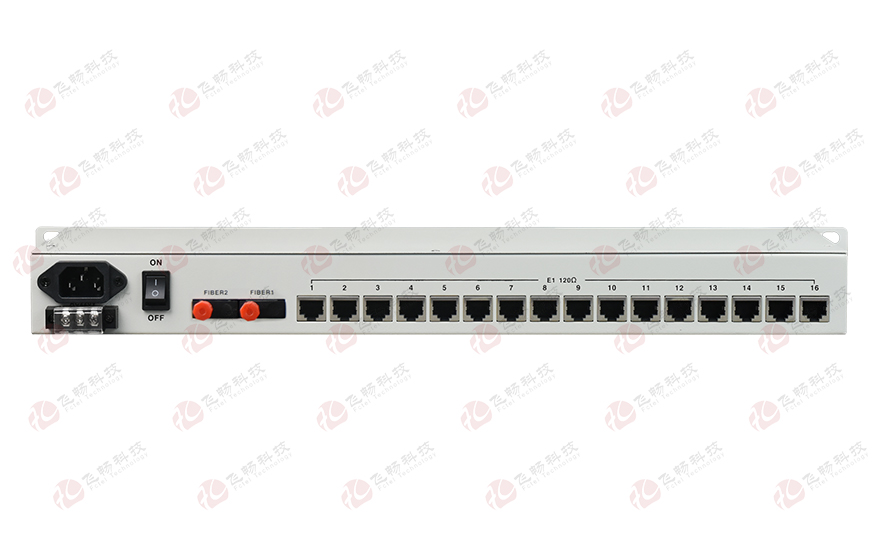

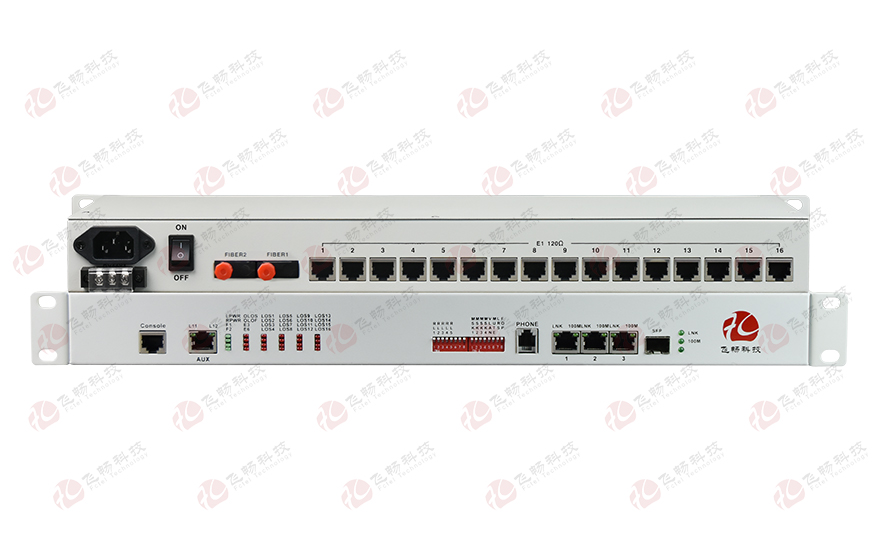

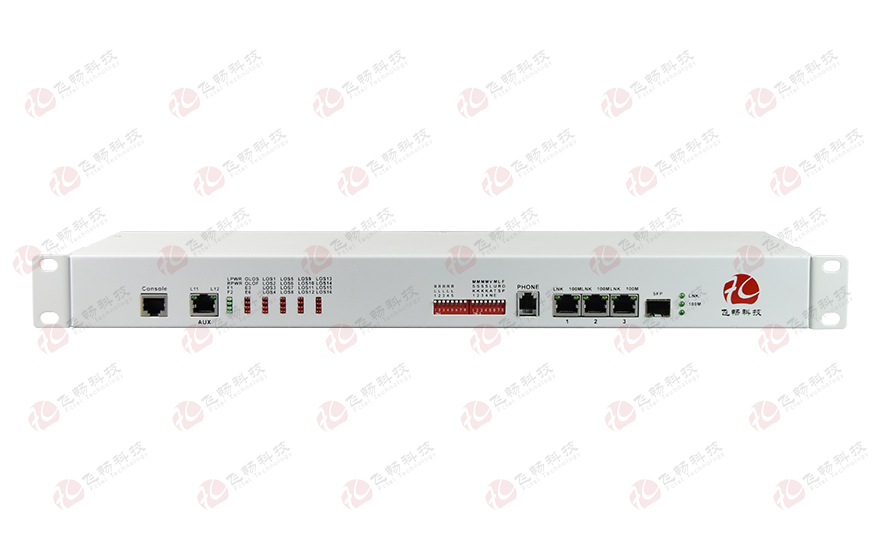

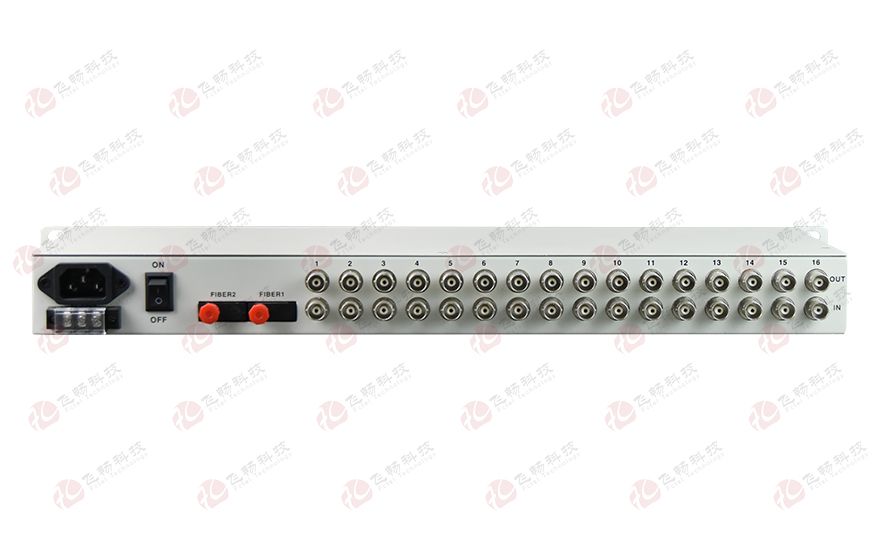

16E1+3ETH+1FX 1+1光備份 PDH光端機

型號：FC2P-E16F3PF1次留言

描述：16E1 PDH+3路百兆電口以太+1路光口以太19英寸1U可以帶公務電話(標準電話機接口非電話話柄)可帶Console網管可1+1光纖備份。

產品描述
       本系列設備，是在本公司研制的PDH光纖傳輸，專用超大規模集成電路的基礎上，研發的點對點光傳輸設備。該設備提供1～16路E1接口；1～3路10/100M快速以太網接口(以太網接口為交換口，線速100M，支持VLAN劃分(邏輯隔離))；1路fx光以太網接口；1個Console口；1個擴展業務接口（可以作為E1信號、RS232/RS485/RS422異步數據、FXO/FXS或EM2/4線語音信號、開關量信號、以太網信號（帶寬2M）等傳輸通道）；1路數字公務電話；應用十分靈活，具備完善的告警功能，整機工作穩定可靠，功耗低，集成度高。
功能特點

◆ 自主知識產權的集成電路；

◆ 1-16個E1通道透明傳輸；E1編碼為HDB3，完全符合ITU-T G.703、G.823 and G.742建議；

◆ 提供1-3路電口100M線速以太網和1路100M光以太網，支持相互協商功能，以太網帶寬設置是基于32K；

◆ 以太網全雙工/半雙工自適應，10/100M自適應；以太網包大小為1916字節；

◆ 光口傳輸速率是155/350Mbps，傳輸距離可以達到25Km，40Km，60Km，80Km or 120Km；

◆ 具有完備的告警功能，本端可以看到遠端設備的狀態；

◆ 支持E1環回測試，便于設備的監測和管理；

◆ 系統電源 AC220V ， DC-48V 可選。

技術參數

 ◆ 光纖部分

    多模光纖:

    50/125um 或 62.5/125um，

    最大傳輸距離 5Km@ 62.5/125um單模光纖，衰減(3dbm/km )

    波長：                820nm

    發射功率：        -12dBm (Min) ~ -9dBm (Max)

    接收靈敏度：    -28dBm (Min)

    鏈路預算：        16dBm

    單模光纖:

    8/125um， 9/125um，

    最大傳輸距離 40Km(實際如需更大距離需定制)

    傳輸距離：        40KM@9/125um 單模光纖，衰減(0.35dbm/km )
    波長：                1310nm

    發射功率：        -9dBm (Min) ~-8dBm (Max)

    接收靈敏度：    -27dBm (Min)

    鏈路預算：        18dBm

 ◆ E1接口

    設備E1接口均符合G.703建議

    速   率：             n*64Kbps±50ppm

    碼   型：             HDB3

    阻   抗：             非平衡式 75W/平衡式 120W(非平衡式配同軸接口適配器，可適配75-2/3同軸電纜)

    抖動特性：        滿足G.742、G.823建議

    輸入口允許衰減：0~6dBm

 ◆ 數據接口

    數據接口： RS-485/RS-232/RS-422/Manchester/TTL

    數據格式： NRZ、Manchester、Bi-phase

    速率： 110bps-115.200Kbps

    物理接口： RJ45

  ◆ 以太網接口（10/100M）

     速    率：            10/100M自適應，全/半雙工完全自適應

     協    議：             支持IEEE 802.3，IEEE 802.1Q(VLAN)

     MAC地址表：    可以學習4096個MAC地址

     物理接口：         RJ45座 支持Auto-MDIX（交叉/直通線自適應

     回   損：              20 dB

  ◆ 光以太網接口（100base-FX）

     速    率：      100M，全雙工

     協    議：      支持IEEE 802.3，IEEE 802.1Q(VLAN)

     MAC地址表：    可以學習4096個MAC地址

     物理接口：      LFP/LC

  ◆ 電氣和機械特征

     系統電源：     AC180V ～260V；DC –48V；DC +24V

     功耗： ≤5W

     外觀結構:       (長×寬×高)  485*138*45mm 桌面式

 ◆ 工作環境

    工作溫度：          -10℃ ~50℃

    工作濕度：          5% ~ 95% (無凝露)

    存儲溫度：          -40 ℃~ 80℃

    存儲濕度：          5%~ 95% (無凝露)

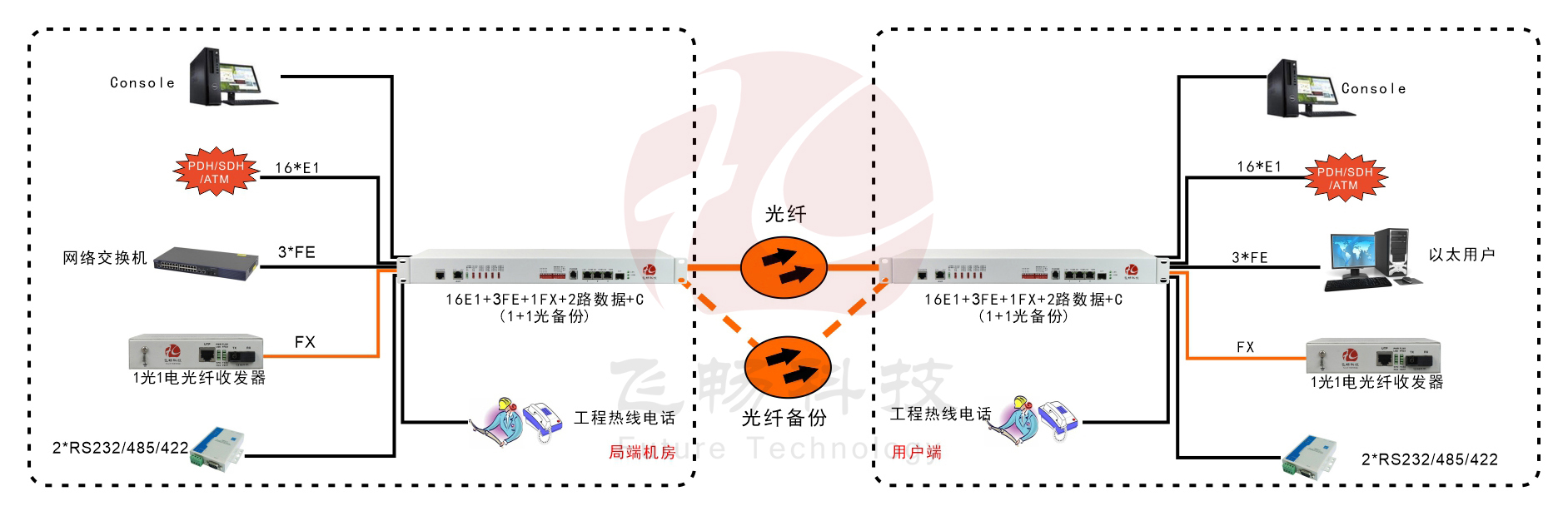

應用方案

16E1+3ETH+1FX 1+1光備份 PDH光端機
