環網型4路串口光纖環網光端機

型號：SRing2004次留言

描述：4路RS232/422/485在光纖中傳輸支持點對點通訊、鏈型網絡、星型網絡及冗余環網自愈保護等拓?fù)浣Y(jié)構。

產品描述
       數據環網型光端機提供4路RS232/422/485在光纖中傳輸，支持多種光纖網絡拓?fù)浣Y(jié)構：點對點通訊、鏈型網絡、星型網絡及冗余環網自愈保護等拓?fù)浣Y(jié)構，并可在此基礎上組網為更復雜的網絡拓?fù)浣Y(jié)構具有環網自愈保護功能。該產品突破了傳統串行接口通訊距離與通訊速率的矛盾，同時，也解決了電磁干擾、地環干擾和雷電破壞的難題，大大提高了數據通訊的可靠性、安全性和保密性。
功能特點
◆ 提供1-4路獨立串口(RS232/422/485可選)通道，相互物理隔離，沒有對應關系；
◆ 提供兩光纖條線路，在線路故障時可自動切換，保證通信正常；
◆ 支持多種光纖網絡結構：點對點、星型、鏈型、環網冗余，并可組合為更復雜的網絡拓?fù)浣Y(jié)構；
◆ 電接口采用獨立電源模塊供電，完全隔離了總線與設備間的地線回路；同時采用光電隔離技術，隔離內部通訊與總線數據信號，有效保護了通信設備免受電源地線回路和浪涌的干擾破壞；
◆ RS232/485/422三種數據接口可選RS232支持3線RS232 (TXDRXDGND) 支持流控DCDDSRCTS；
◆ RS232/485/422通道可以傳輸異步從0-115200波特率自適應的串口數據；
◆ 串行口接口防雷達到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(2Ω)；共模:6KV，阻抗(2Ω) 標準；
◆ 支持內部隔離，冗余雙電源輸入；
◆ 支持寬范圍9-55V交流與直流電源輸入；
◆ 電源支持過載保護、防反接保護；
◆ 符合工業四級電磁兼容性要求；
◆ 超強防雷功能：防雷擊，可抗感應高壓，防浪涌等；
◆ 無風扇高效散熱，降低修復時間；
◆ 陽極氧化鋁合金外殼，IP40防護等級，能夠經受住惡劣環境的考驗；
◆ 導軌或壁掛式安裝。
技術參數
◆ 光纖部分
   光纖：?jiǎn)卫w雙纖
   光纖接口：FC/SC/ST/LC(SFP)
   波長：850nm/1310nm 多模；1310nm/1550nm 單模
   無中繼傳輸距離：20~120Km
   典型發射功率:
   單模1310/1550nm：≥-9dBm
   多模850nm：-18dBm
   多模1310nm: -25dBm
   接受靈敏度范圍：-28dBm~- 40dBm
◆ RS232/422/485接口
   標準
   EIA/TIA-232 RS-232 (ITU-T V.28)
   EIA/TIA-422 RS-422 (ITU-T V.11)
   EIA/TIA-485 RS-485 (ISO/IEC8284)
   串口界面:
   RS-422: TxD+ TxD- RxD+ RxD-
   RS-485 4 wires: TxD+ TxD- RxD+ RxD-
   RS-485 2 wires: A(對應Txd+) B(對應Txd-)  Signal Ground
   RS-232: RXD TXD Signal Ground
   連 接 器：     鳳凰端子
◆ 電源
   冗余雙電源輸入:    DC9-48V 功耗<5W
   過載保護：           支持
   反接保護：           支持
   冗余保護：           支持
   接入端子：           4芯5.08mm間距插入式端子
◆ 機械與產品尺寸
   外殼：                 IP40防護等級，鋁合金材質
   尺寸：                133mm(長) x 120mm(寬) x 50.0mm(高)
   安裝方式：         導軌安裝、壁掛式安裝
   重量：                0.75kg/臺
◆ 工作環境
   工作溫度：          -40℃ ~85℃
   工作濕度：          5% ~ 95% (無凝露)
   存儲溫度：          -40 ℃~ 90℃
   存儲濕度：          5%~ 95% (無凝露)
應用方案

方案應用圖例一

產品支持多種光纖網絡拓?fù)浣Y(jié)構：點對點通訊、鏈型網絡、星型網絡及冗余環網自愈保護等拓?fù)浣Y(jié)構，

并可在此基礎上組網為更復雜的網絡拓?fù)浣Y(jié)構

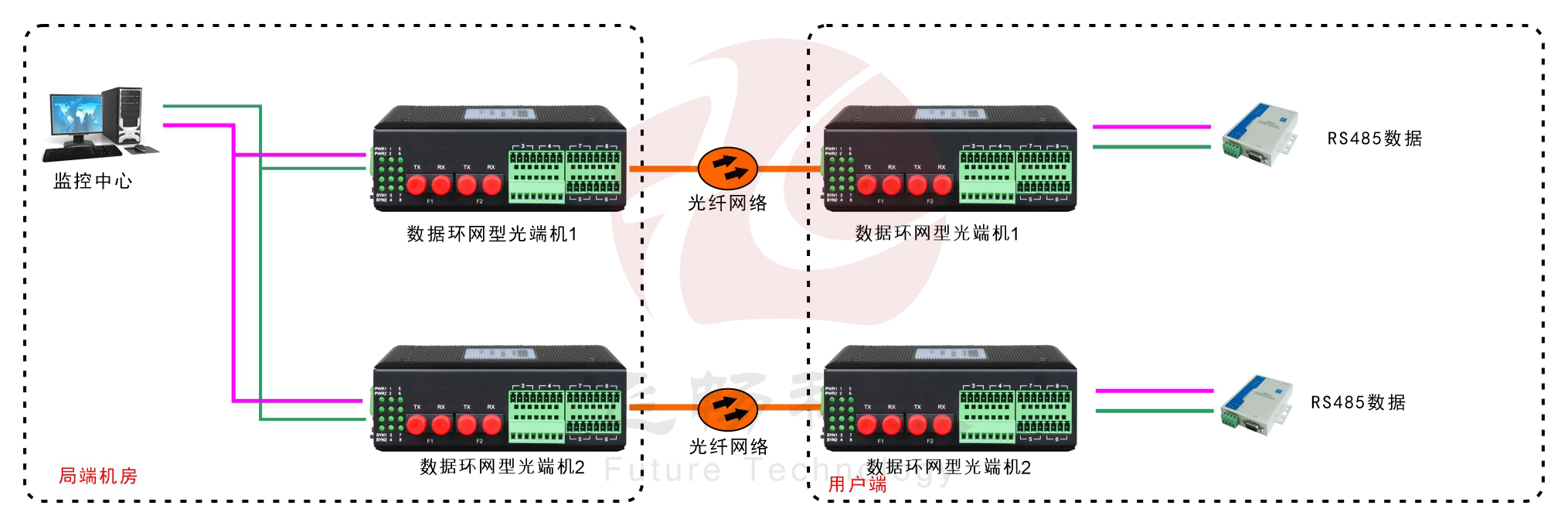

點對點（Point to Point） 應用場合：某些單獨分散的總線節點間需要遠距離通訊，或者受干擾嚴重需要電氣隔離:

環網型4路串口光纖環網光端機

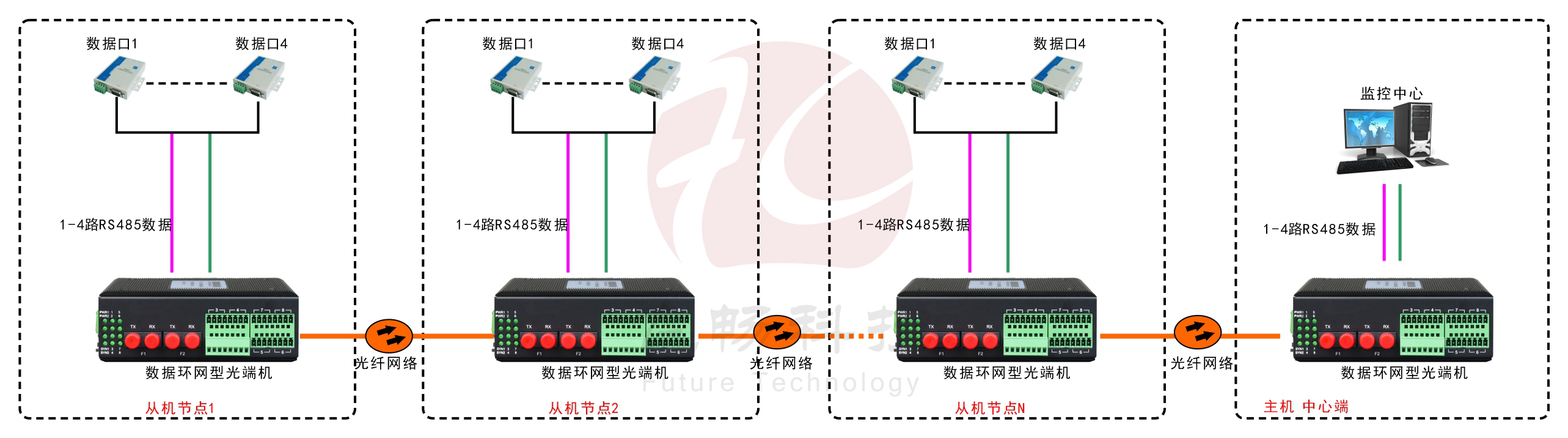

鏈型（Line） 應用場合：多個總線節點間需要遠距離通訊，或者多個節點間需要完全的電氣隔離抗干擾；


應用方案圖例二

環網型4路串口光纖環網光端機

星型（Star）應用場合：多個節點之間需要改變總線鏈型拓?fù)浞绞?，或者多個節點間需要完全的電氣隔離時；



應用方案圖例三

環網型4路串口光纖環網光端機

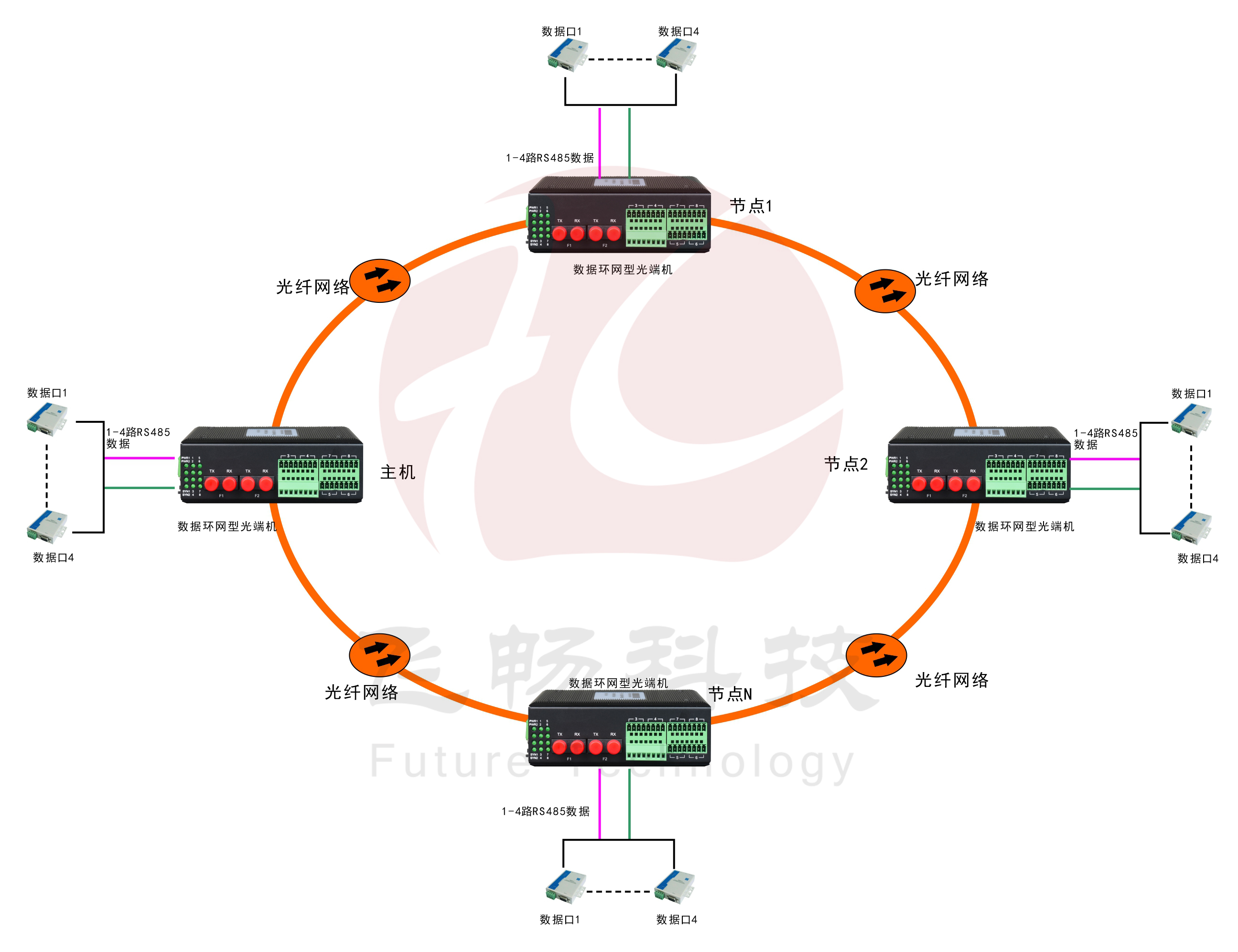

環形（Circle）：應用場合：多個節點間需要提供冗余光纖鏈路保障總線可靠通訊時；


應用方案圖例四

環網型4路串口光纖環網光端機

本系列產品應用靈活，同時，該系列產品可采用雙光口實現雙纖環網冗余功能，當某處光纖故障時，系統會在10ms內重建網絡鏈路，保障系統的正常通信，實現對總線信號傳輸?shù)淖杂Ｗo(hù)功能，網絡故障排除后系統會自動恢復。
