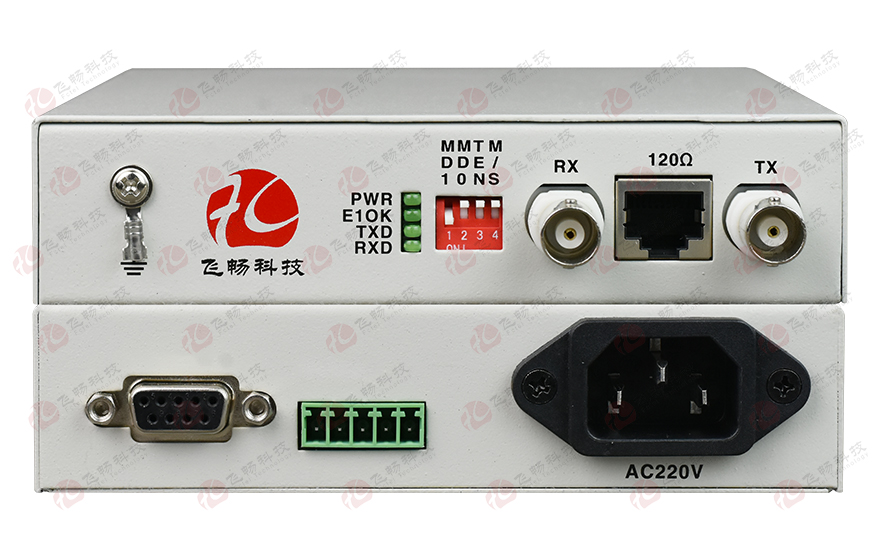

E1-RS422協議轉換器

型號：FCC-E1Q1次留言

描述：E1轉1路RS422協議轉換器提供1個E1接口和1個RS422串行接口，提供1路RS422在E1接口傳輸，成對使用RS422速率最高可以到512kbps。

產品描述
       本系列設備采用大規模FPGA設計，提供1個E1接口和1個RS422串行接口提供1路RS422在E1接口傳輸，該產品突破了傳統串行接口通訊距離與通訊速率的矛盾，同時，也解決了電磁干擾、地環干擾和雷電破壞的難題，大大提高了數據通訊的可靠性、安全性和保密性，可廣泛用于各種工業控制、過程控制和交通控制等場合，特別適合銀行、電力及對電磁干擾環境有特殊要求的部門和系統。串行口的通信速率可達256KBPS。
功能特點
◆ 基于自主知識產權的集成電路；
◆ 具備自動偵測串口信號波特率的能力；
◆ 自動檢測設備收無光時是對端設備斷電，或是E1斷線，并在LED上指示；
◆ 串行口接口防雷達到IEC61000-4-5 (8/20μS) 差模:6KV 阻抗(2Ω)；共模:6KV，阻抗(2Ω) 標準；
◆ E1口同時支持自適應的120Ω/平衡和75Ω/不平衡兩種阻抗，不用再作設置；
◆ 機架式設備網管接口采用SNMP；
◆ 串行數通道可以傳輸異步從300-256Kbps波特率自適應的串口數據；
◆ 串行數據在E1中復用支持ITU-T R.111 躍變編碼模式；
◆ 可以組成E1串口轉換器(A)－－-E1光纖Modem(B)－－-光纖串口 Modem(C)的拓?fù)浣Y(jié)構。
技術參數

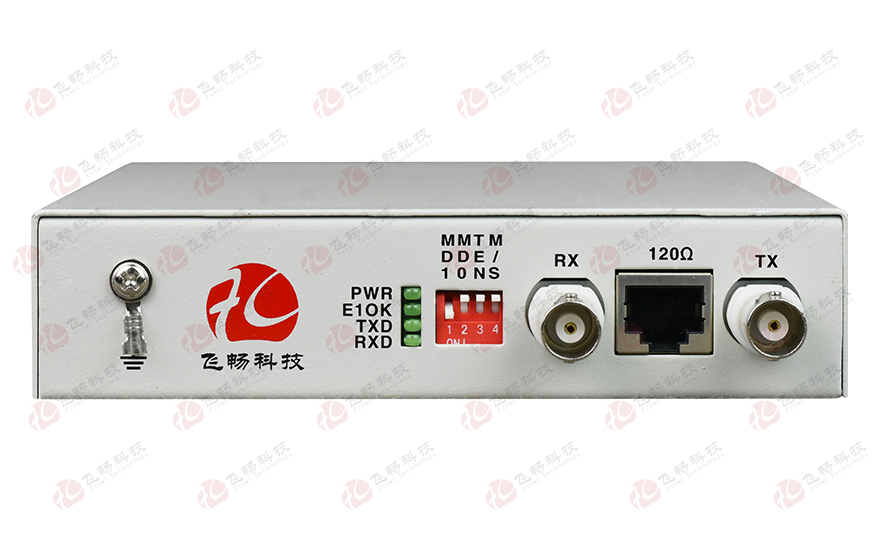

◆ E1 接口
   設備接口：設備接口符合G.703建議
   速   率： 2048Kb/s±50ppm
   碼   型： HDB3
   阻   抗： 非平衡式75Ω/平衡式120Ω
   非平衡式配同軸接口適配器，可適配75-2/3同軸電纜
   抖動特性： 滿足G.742、G.823建議
   輸入口允許衰減：0～6dBm
◆ 串行數據接口
   數據接口：RS-232/RS-485/RS-422
   數據標準：EIA RS232 RS485 RS422
   速率：     110bps-115.200Kbps

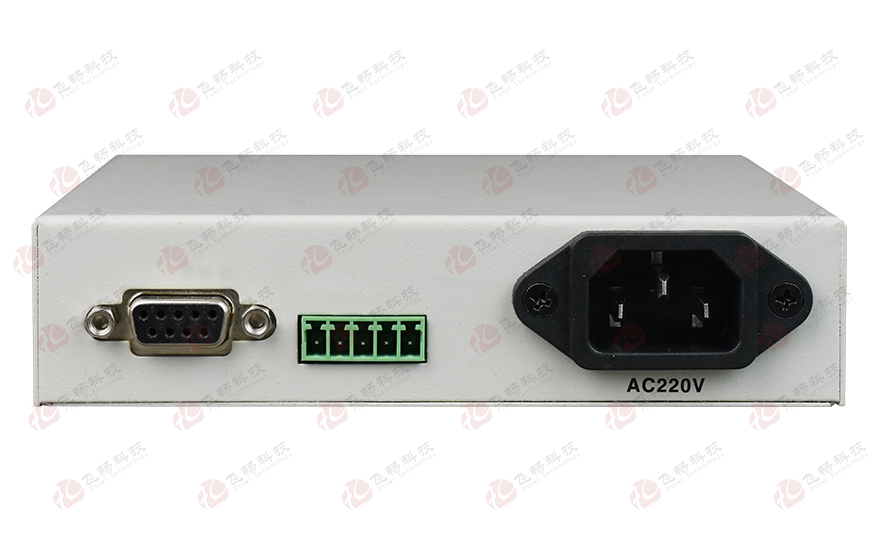

   物理接口： 接線端子+DB9
◆ 電氣和機械特性
   系統電源：  AC180V ~ 260V；DC –48V；DC +24V
   功耗：         ≤10W
   外觀結構:    136（寬）X131（深）X31（高）mm 桌面型
◆ 環境指標
   工作溫度：-10℃~+60℃(商業級)/-40℃—+85℃(工業級)
   儲存溫度：-40℃—+85℃
   工作濕度：0%—95%（無凝結）
   MTBF：    ＞100000小時
應用方案

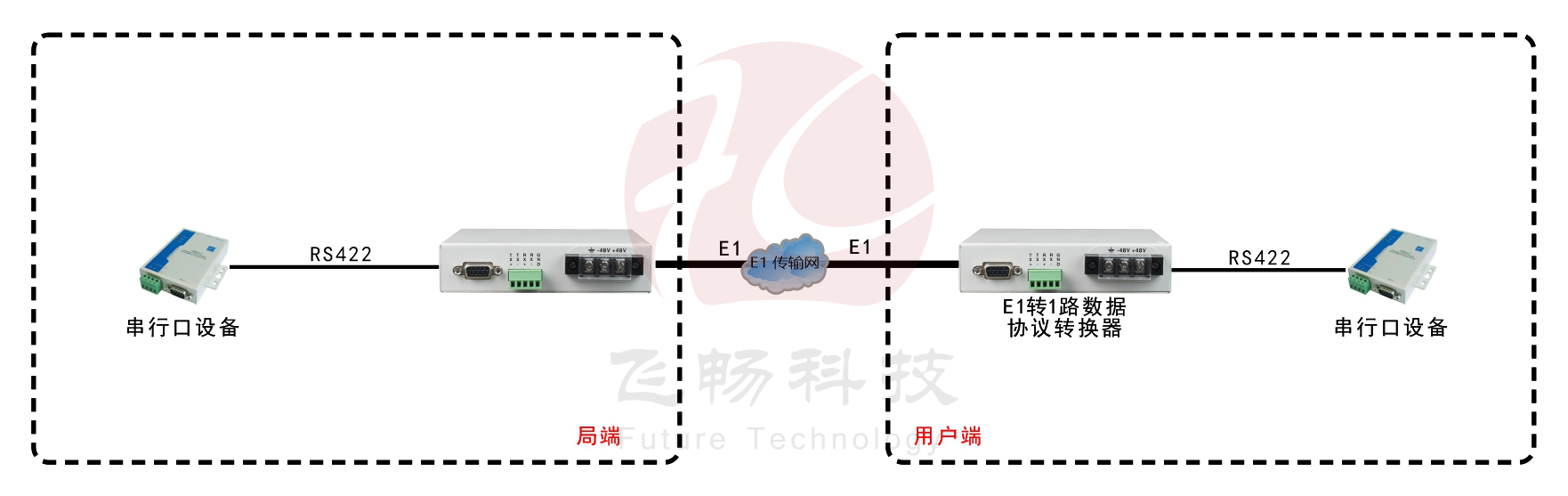

應用方案圖例一

E1-RS422協議轉換器



方案說明
設備可以通過一條E1通道傳輸入1路串行數據的同時傳輸，串行數據在E1中采用ITU-T R.111躍變編碼模式，波特率可以為300-512K。

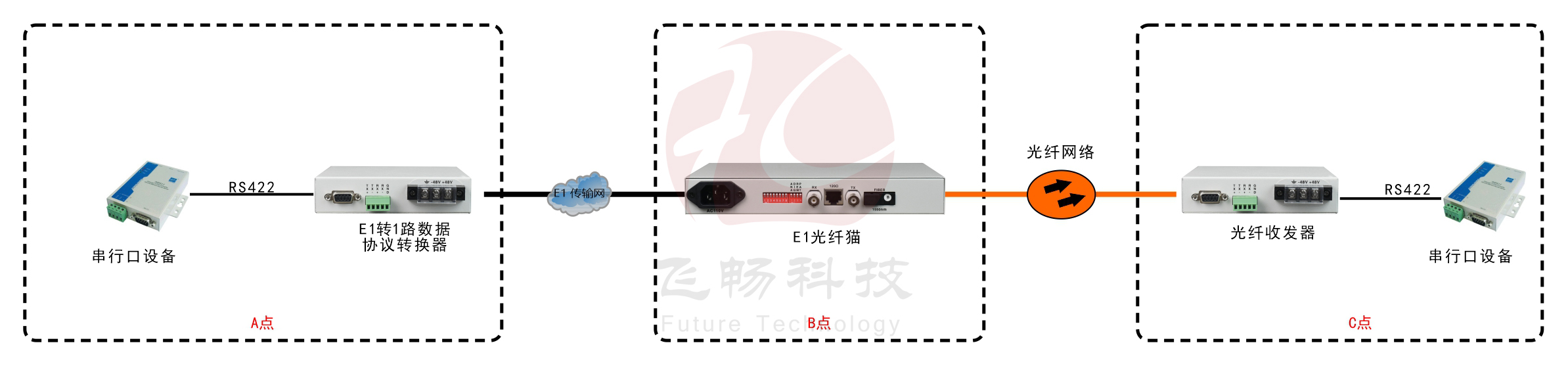

應用方案圖例二

 E1-RS422協議轉換器

方案說明
A點串行數據接口通過一條E1通道傳輸B點為E1光纖ＭodemC點為串口光纖Modem串行數據在通道中采用ITU-T R.111躍變編碼模式，波特率可以為512KBPS。
