16路12G HD-SDI 光端機

型號：次留言

描述：12Gbps HD-SDI高清視頻光發射機/接收機采用數字編碼技術，可將16路12Gbps HD-SDI視頻信號通過一根單模光纖實現遠距離雙向傳輸，最大可將信號不失真無中繼地傳輸80Km。12Gbps HD-SDI高清數字電

產品描述
12Gbps HD-SDI高清視頻光發射機/接收機采用數字編碼技術，可將16路12Gbps HD-SDI視頻信號通過一根單模光纖實現遠距離雙向傳輸，最大可將信號不失真無中繼地傳輸80Km。12Gbps HD-SDI高清數字電視光端機信號格式符合SMPTE ST 2082-1(12G UHD-SDI) ST 2081-1(6G UHD-SD) SMPTE424M，SMPTE292M，SMPTE259M SMPTE297M. SMPTE305M，SMPTB3 10M標準。
功能特點
◆全鋁全金陽極氧化19英寸1U機架式；
◆該設備配對使用， 本端視頻信號輸入，對端視頻信號輸出； Ø
◆可提供普通型臺式，集中插卡式機架多種方式；
◆12G-SDI/6G-SDI/3G-SDI/HD -SDI/SDI/ASI
◆傳輸距離最遠可達80KM;
◆發射機與接收機都帶有LED指示SDI 信號的接入狀態
◆視頻接口提供三級防雷功能，能通過ITU-T K.21(10/700 μS)共模:6KV阻抗(40 Ω)的測試
◆AC220供電，也可DC-48V/+24V供電；
技術參數
◆光纖部份
光口：1
光纖：單纖
光纖接口：FC
波長：1310nm-1610nm單模
無中繼傳輸距離：0~80Km
典型發射功率: 單模100uw — 0.93mw
◆12Gbps HD-SDI視頻
反射損耗：     ＞10dB(11.88G bps)
自動電纜均衡：
＞30m(11.88gbps)(Belden1694A電纜)
＞50m(5940Mbps)(Belden1694A電纜)
＞100m(2970Mbps)(Belden1694A電纜)
＞200m(1485Mbps) (Belden1694A電纜)
＞350m(270Mbps) (Belden1694A電纜)
視頻特性：
12G-SD上升/下降時間:＜40ps(11.88Gbps)
6G-SD上升/下降時間:＜66ps(5940Mbps)
3G-SD上升/下降時間:＜135ps(52970Mbps)
HD-SD上升/下降時間:＜270ps(1485Mbps)
SDI上升/下降時間:＜0.6ns(270Mbps)
接口: 75歐 BNC
◆ 環境指標
工作溫度：-10℃—+60℃
儲存溫度：-40℃—+85℃
工作濕度：0%—95%（無凝結）
MTBF：   ＞100000小時

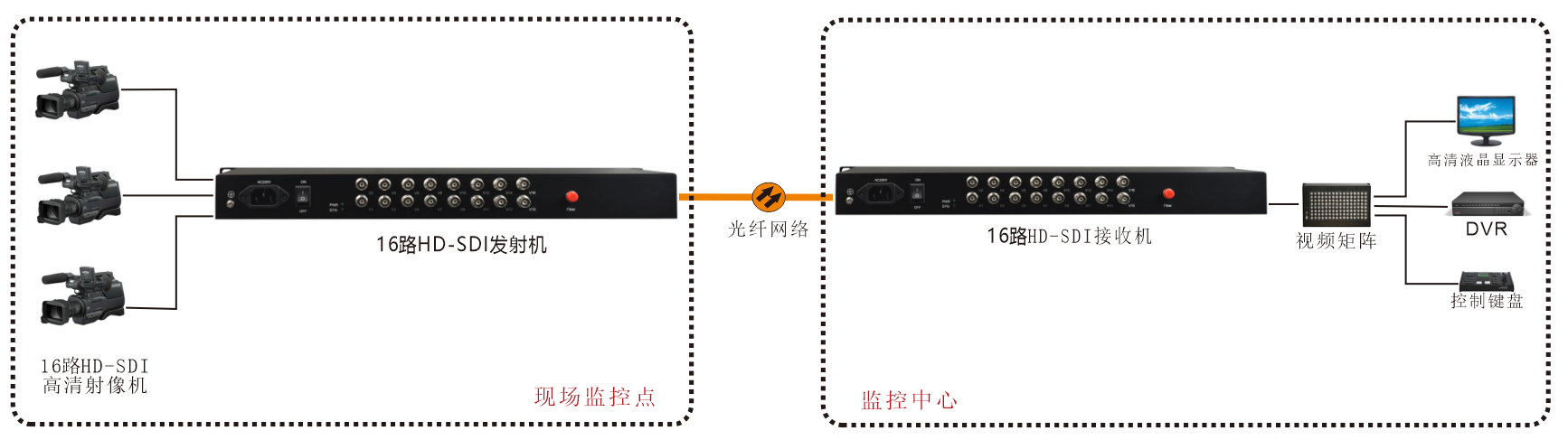

應用方案
