8路3G HD-SDI+8路蓮花座音頻 光端機

型號:FCVH-V8A8b留言

描述:3Gbps HD-SDI高清視頻光發射機/接收機采用數字編碼技術,可將8路3Gbps HD-SDI視頻信號與8路音頻接口(RCA)通過一根單模光纖實現遠距離雙向傳輸,最大可將信號不失真無中繼地傳輸80Km。3Gb

產品描述
3Gbps HD-SDI高清視頻光發射機/接收機采用數字編碼技術,可將8路3Gbps HD-SDI視頻信號與8路音頻接口(RCA)通過一根單模光纖實現遠距離雙向傳輸,最大可將信號不失真無中繼地傳輸80Km。3Gbps HD-SDI高清數字電視光端機信號格式從270Mbps到2.97Gbps 3Gbps HD-SDI視頻光端機系統支持SMPTE424M、SMPTE292、SMPTE344M、SMPTE259M以及DVB-ASI(270M)等數字電視格式的信號。
功能特點
◆ 全鋁全金陽極氧化19英寸1U機架式;
◆ 該設備配對使用, 本端視頻信號輸入,對端視頻信號輸出; Ø
◆ SD HD 3G 輸入自動檢測,支持270Mbit/s - 1.48Gbit/s - 3Gbit/s 速率;支持新的FULL HD全高清1080P/60HZ 3Gbps HD-SDI格式信號,傳輸距離最遠可達80KM;
◆ 支持SMPTE 424M(2.97Gbps/s)、SMPTE 292M(1.485Gbps/s)、SMPTE 344M(540Mb/s)、SMPTE 259M(360Mb/s)和 DVB-ASI(270Mb/s)
◆ 發射機內帶自動電纜均衡,80M:2.97Gb/s 140M:1.485Gb/s 250M:270Mb/s
◆ 發射機與接收機都帶有LED指示SDI 信號與音頻信號的接入狀態
◆ 音頻接口為RCA非平衡接口,高動態范圍,音頻采用24Bit AD/DA128K采樣,演播級傳輸質量
◆ 視頻接口提供三級防雷功能,能通過ITU-T K.21(10/700 μS)共模:6KV阻抗(40 Ω)的測試
◆ AC220供電,也可DC-48V/+24V供電;




技術參數
◆ 光纖部份
光口:1
光纖:單纖
光纖接口:FC
波長:1310nm-1610nm單模
無中繼傳輸距離:0~80Km
典型發射功率: 單模100uw — 0.93mw
 3Gbps HD-SDI視頻
視頻帶寬:     270Mb/s – 2.97Gb/s
電視信號標準:SMPTE 424M、SMPTE 292M、SMPTE 344M、SMPTE 259M和 DVB-ASI
反射損耗:>15DB
均衡: 250m@270Mbit/s140m@1.485Gbit/s80m @2.97Gbit/s
接口: 75歐 BNC
 音頻
信號電平:0.5-4Vp-p
輸入/輸出阻抗:600Ω(非平衡)
AD/DA位寬: 24Bit
采樣頻率: 128K
帶寬:20Hz-20KHz
總諧波失真:<1%
信噪比(SNR):>85dB
連接端子:  RCA非平衡接口
◆ 環境指標
工作溫度:-10℃—+60℃
儲存溫度:-40℃—+85℃
工作濕度:0%—95%(無凝結)
MTBF:   >100000小時

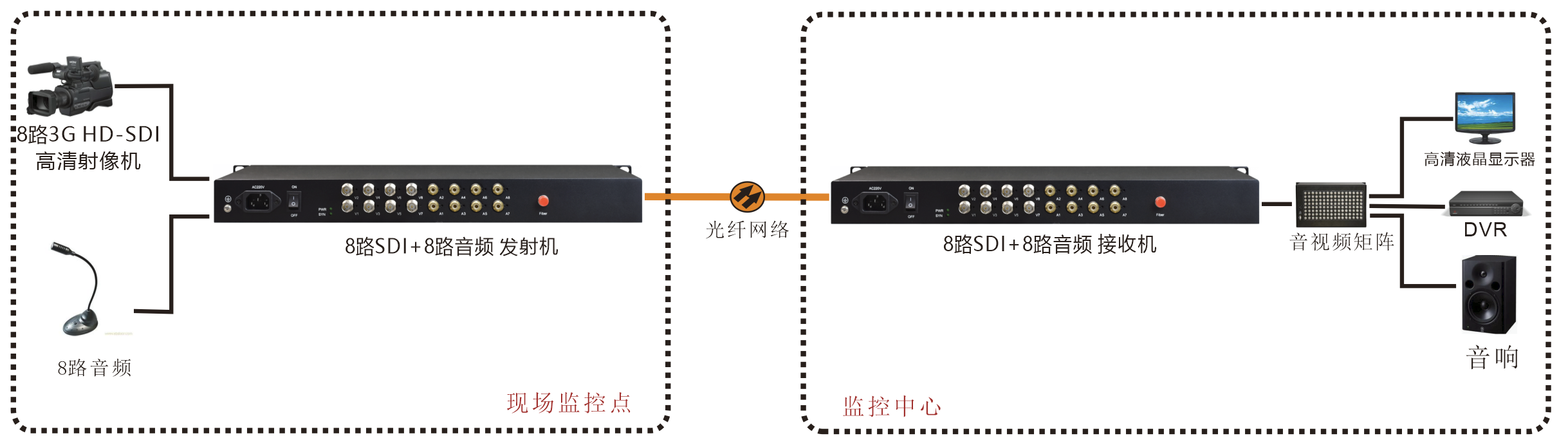

應用方案
